Почему пусковой ток может ломать логику управления светом
При включении блоков питания и драйверов сначала заряжаются входные конденсаторы. В этот момент возникает кратковременный, но высокий пусковой ток. На практике он часто влияет на надежность выключателей, реле и диммеров сильнее, чем кажется по номинальной мощности нагрузки.
Что важно понимать
- Пусковой ток возникает при запуске блоков питания и драйверов.
- Он зависит от количества светильников и блоков питания не меньше, а часто и сильнее, чем от их мощности.
- Именно из-за него выключатели, реле и диммеры могут работать нестабильно или быстрее изнашиваться.
Как с этим бороться
- Использовать реле-ограничители пускового тока на проблемных цепях.
- Ставить по одному ограничителю на каждую отдельную цепь освещения.
- Подключать ограничитель до или после выключателя — по схеме конкретного решения.

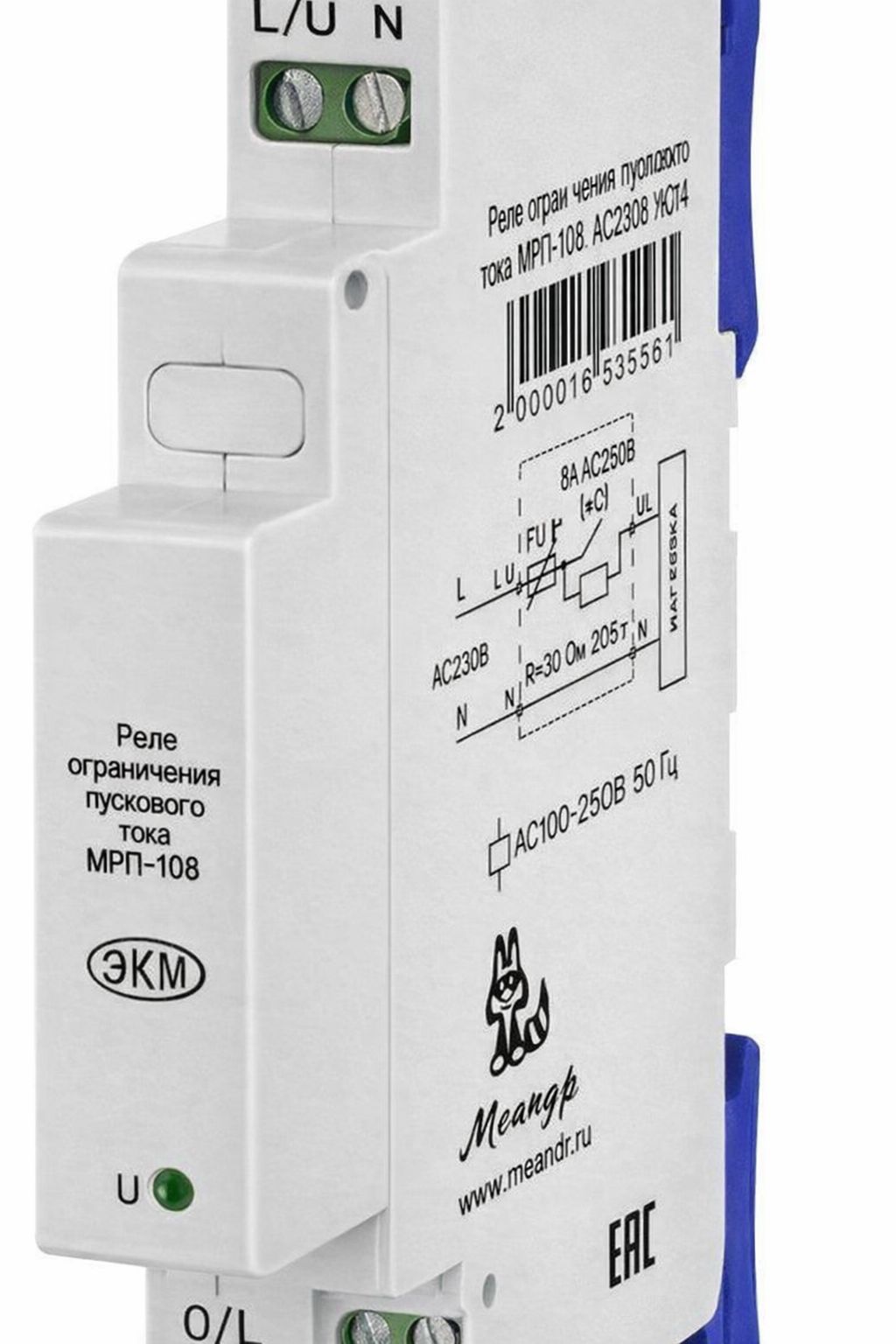

Примеры реле-ограничителей
Когда стоит насторожиться
Если в одной цепи много драйверов, блоков питания или светильников, а управление идет через реле, диммер или выключатель, пусковой ток лучше учитывать заранее, а не после первых отказов на объекте.
Как подобрать сечение проводов для управления светом и ленты
При расчете сечения проводов нельзя смотреть только на то, чтобы кабель не перегрелся. На практике нужно учитывать сразу две вещи: пожаробезопасность и потери напряжения в линии. Для низковольтной светодиодной ленты второй фактор часто оказывается даже важнее первого, особенно на длинных трассах.
1. Проверка по пожаробезопасности
Для грубой оценки можно использовать правило: на 1 мм² сечения приходится около 10 А тока.
Smin = P / (V × 10)
где P — мощность, V — напряжение. Чем ниже напряжение, тем больше ток и тем толще нужен провод.
2. Проверка по потерям напряжения
Чтобы потери в проводниках не превышали 5%, используется вторая оценка. На длинных линиях именно она обычно дает большее требуемое сечение.
Smin = 0,72 × l × P / V²
где l — длина провода, P — мощность, V — напряжение. Чем длиннее линия и чем ниже напряжение, тем сильнее растут потери.
Какой результат брать в работу
Сначала считаете оба значения, затем выбираете большее из них и подбираете ближайшее большее стандартное сечение. Именно так вы избегаете и перегрева линии, и заметной просадки напряжения на ленте.
Что происходит на практике
Большие потери напряжения и заметная просадка на ленте.
Достаточное напряжение по всей линии и более стабильная работа ленты.
Главный практический вывод
Чем ниже напряжение ленты и чем длиннее линия, тем жестче требования к сечению проводов. Тянуть большую мощность на 12В на длинные расстояния — почти всегда плохая идея, потому что потери напряжения быстро становятся критичными.
Пример 1. Лента 720 Вт, расчет по пожаробезопасности
- 48В: 720 / (48 × 10) = 1,5 мм²
- 24В: 720 / (24 × 10) = 3 мм²
- 12В: 720 / (12 × 10) = 6 мм²
Пример 2. Лента 720 Вт, длина линии 10 м, потери до 5%
- 48В: 0,72 × 10 × 720 / (48 × 48) = 2,25 мм²
- 24В: 0,72 × 10 × 720 / (24 × 24) = 9 мм²
- 12В: 0,72 × 10 × 720 / (12 × 12) = 36 мм²
Как посчитать ток светодиодной ленты без путаницы
Перед подбором диммера, блока питания, усилителя и проводов сначала нужно понять, какой ток потребляет лента. Ошибка тут обычно одна: путают мощность на метр и суммарную мощность всей линии. Правило простое — ток считаем как мощность, деленную на рабочее напряжение.
1. Метровый ток
Если нужно понять, сколько тока потребляет один метр ленты, делим мощность одного метра на рабочее напряжение ленты.
Iметр = Pметр / Uленты
Этот расчет нужен, чтобы понять, сколько метров ленты можно посадить на один канал диммера или контроллера.
2. Ток всей ленты
Если нужно посчитать ток всей линии целиком, сначала определяем суммарную мощность всей ленты, а потом делим ее на рабочее напряжение.
Iленты = Pленты / Uленты
Именно этот ток нужен для подбора блока питания, проводов и общей оценки нагрузки на линию.
Считать ток нужно по данным ленты: мощности на метр, рабочему напряжению и общей длине линии.

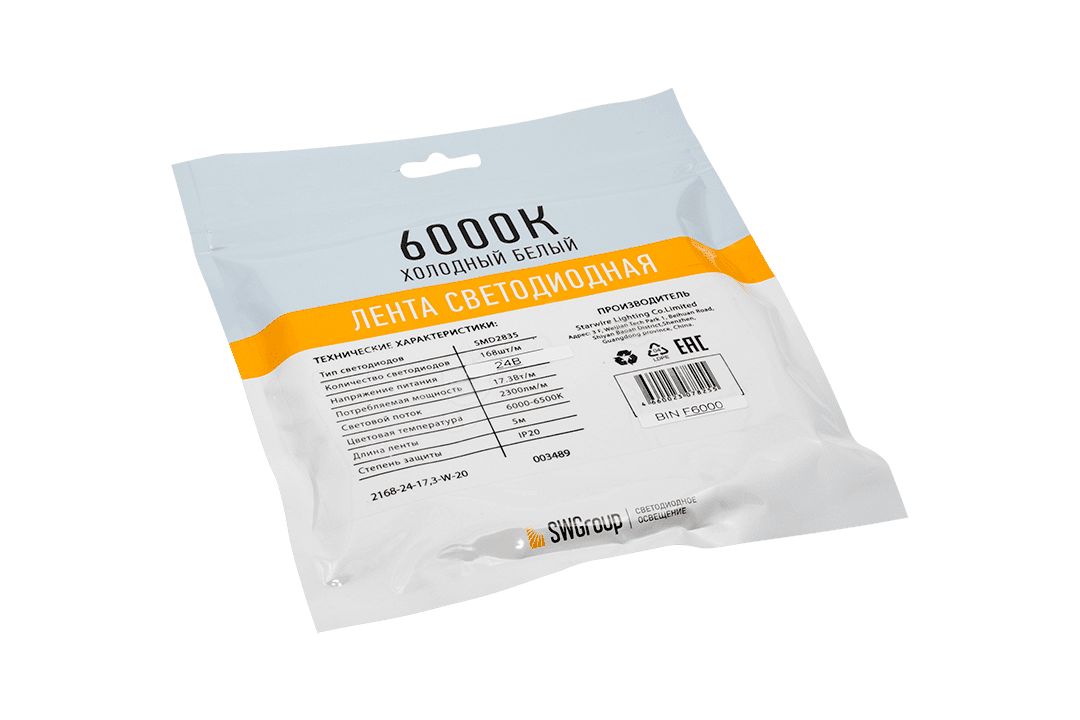

Что смотреть на упаковке или в карточке товара
- Мощность на метр, например 24 Вт/м
- Рабочее напряжение, например 12В или 24В
- Общую длину ленты в вашем проекте
Где чаще всего ошибаются
Берут мощность на метр и считают, будто это мощность всей ленты. В результате получают слишком маленький ток и потом выбирают диммер, блок питания или провод с недостаточным запасом.
Пример расчета
Дано
- Длина ленты: 20 м
- Мощность: 24 Вт/м
- Напряжение: 12В
Шаг 1. Считаем метровый ток
24 / 12 = 2А на 1 метр
Шаг 2. Считаем суммарную мощность
24 × 20 = 480 Вт
Шаг 3. Считаем ток всей ленты
480 / 12 = 40А
Главный вывод: даже если на метр ток выглядит умеренным, у длинной 12-вольтовой ленты суммарный ток очень быстро становится большим. Поэтому такие линии нельзя подбирать «на глаз».
Как подобрать диммер для светодиодной ленты
При подборе диммера для ленты главный вопрос простой: выдержит ли его канал ток вашей нагрузки. Поэтому сначала считаем ток одного метра ленты, затем сравниваем его с максимальным током канала диммера и только после этого определяем допустимую длину линии.
Шаг 1. Считаем ток одного метра ленты
Делим мощность одного метра ленты на ее рабочее напряжение. Так получаем ток, который потребляет 1 метр линии.
Iленты = Pленты / Uрабоч
Шаг 2. Считаем допустимую длину ленты
Делим максимальный ток канала диммера на ток одного метра ленты. Так понимаем, сколько метров можно повесить на один канал без перегруза.
Lленты = Iдим / Iленты
Что важно не перепутать
Здесь считается именно допустимая длина ленты на один канал диммера. Если вашей длины не хватает в расчет, значит нужен другой диммер, усилитель или разбивка нагрузки на несколько каналов.
Как диммер управляет яркостью
Диммер управляет лентой через ШИМ. Это не плавное изменение напряжения, а быстрое включение и выключение канала.

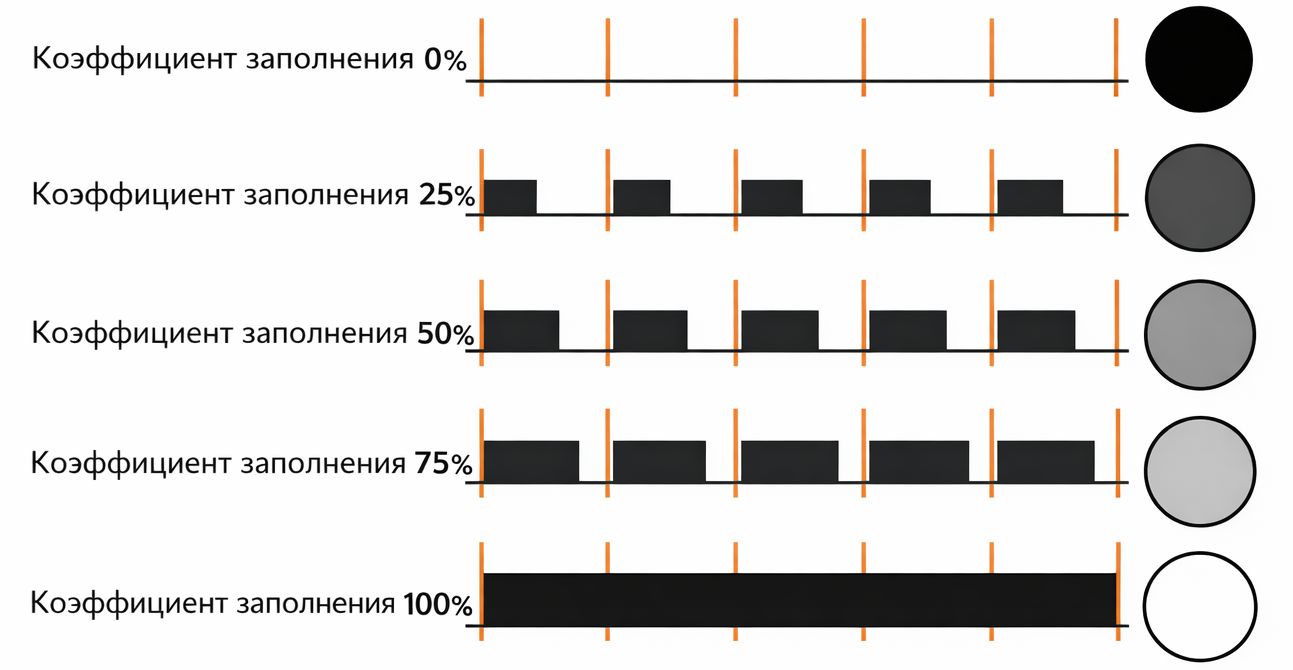

Что показывает эта диаграмма
Яркость ленты зависит от коэффициента заполнения. Чем дольше сигнал находится во включенном состоянии внутри одного цикла, тем больше средняя яркость.
Как это читать на практике
- 0% — канал фактически выключен
- 25% и 50% — лента светит заметно слабее
- 75% — лента почти на полной яркости
- 100% — канал включен постоянно
Упрощенно: диммер не “понижает” напряжение как классический регулятор, а очень быстро открывает и закрывает канал. Поэтому мы и говорим о ШИМ, а не о линейном снижении яркости.
Схема подключения ленты через диммер

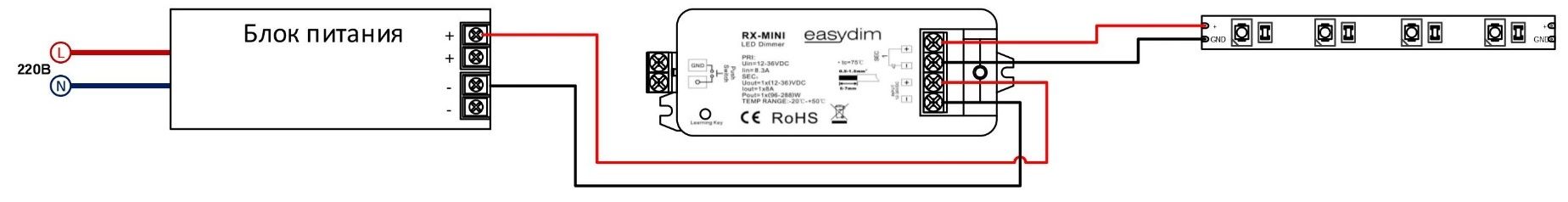

Рабочая логика подключения: 220В подается на блок питания, затем низковольтная линия идет через диммер, и уже после него подключается светодиодная лента как нагрузка.
Пример расчета
Дано
- Лента 14,4 Вт/м
- Напряжение 24В
- Диммер 8А
Шаг 1
Считаем ток одного метра:
14,4 / 24 = 0,6А
Шаг 2
Считаем длину на канал:
8 / 0,6
Результат
Максимальная длина ленты:
13,3 м
Главный вывод: диммер подбирается не только по напряжению, но и по току канала. Если расчетная длина ленты больше допустимой, без усилителя или разбивки нагрузки такой участок подключать нельзя.
Усилитель для светодиодной ленты
Усилитель нужен, когда одного диммера уже недостаточно по току, а лентой нужно управлять синхронно. Он повторяет сигнал диммера на своих выходах и позволяет наращивать мощность системы без прямого подключения всей нагрузки к одному контроллеру.

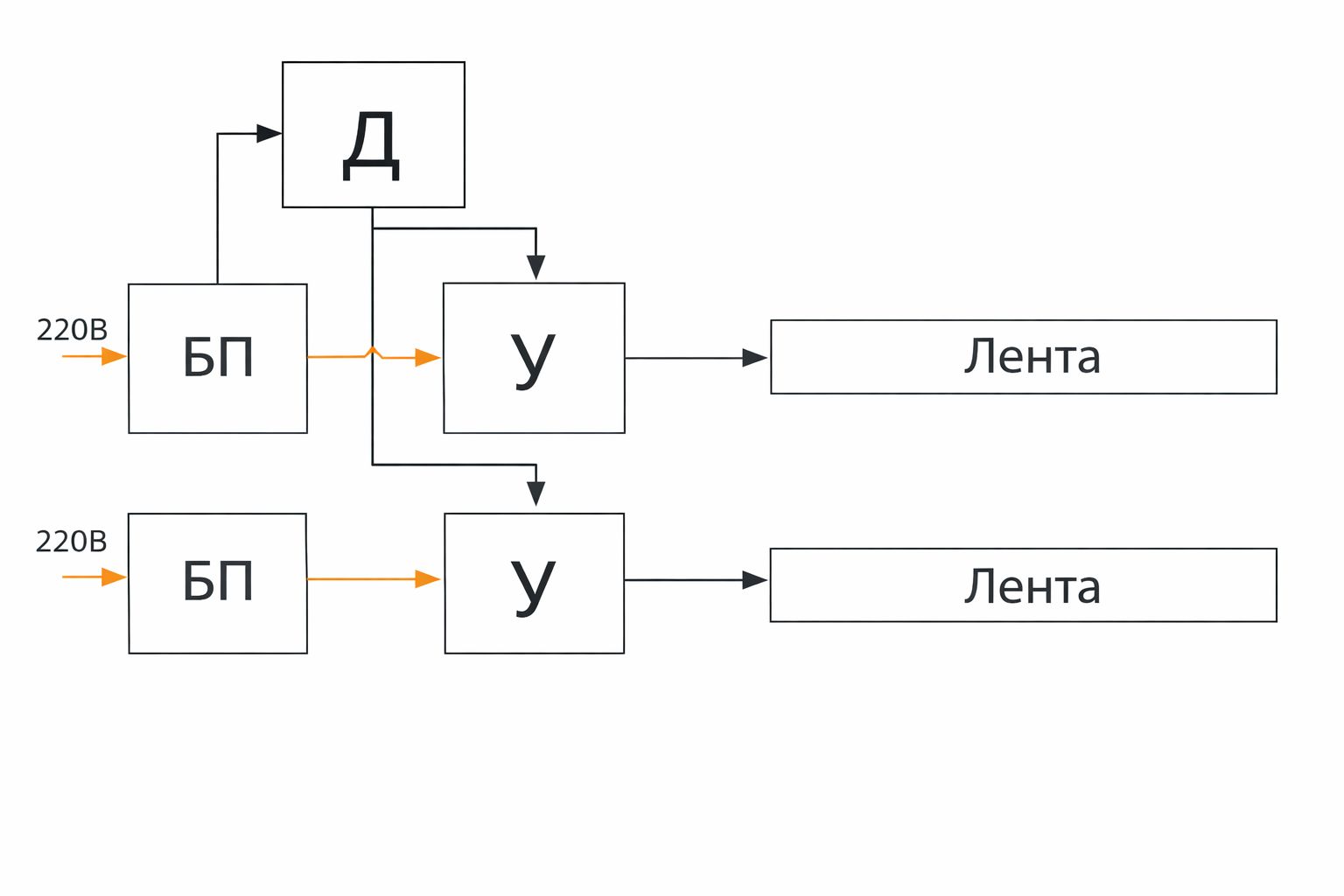

Как работает схема с усилителями
Усилители позволяют управлять большой суммарной мощностью ленты при помощи одного маломощного диммера.
Каждый усилитель повторяет полученный от диммера сигнал на своих выходных клеммах, поэтому все подключенные участки ленты работают синхронно.
Количество усилителей считают по суммарному току ленты: общий ток нагрузки делят на ток, который может выдержать один усилитель.
Если в схеме используются усилители, ленту не подключают к контроллеру напрямую. Для каждого участка нужен свой блок питания и свой усилительный канал.
Логика подключения
Один диммер управляет несколькими ветками через усилители.
Пример расчета
Сколько усилителей потребуется для длинной линии светодиодной ленты.
Дано
Лента 133 м, мощность 14.4 Вт/м, напряжение 24 В, усилитель 24 А.
Ток нагрузки
14.4 × 133 / 24 = 79.8 А
Количество усилителей
79.8 / 24 = 3.325
Округляем в большую сторону: нужно 4 усилителя.

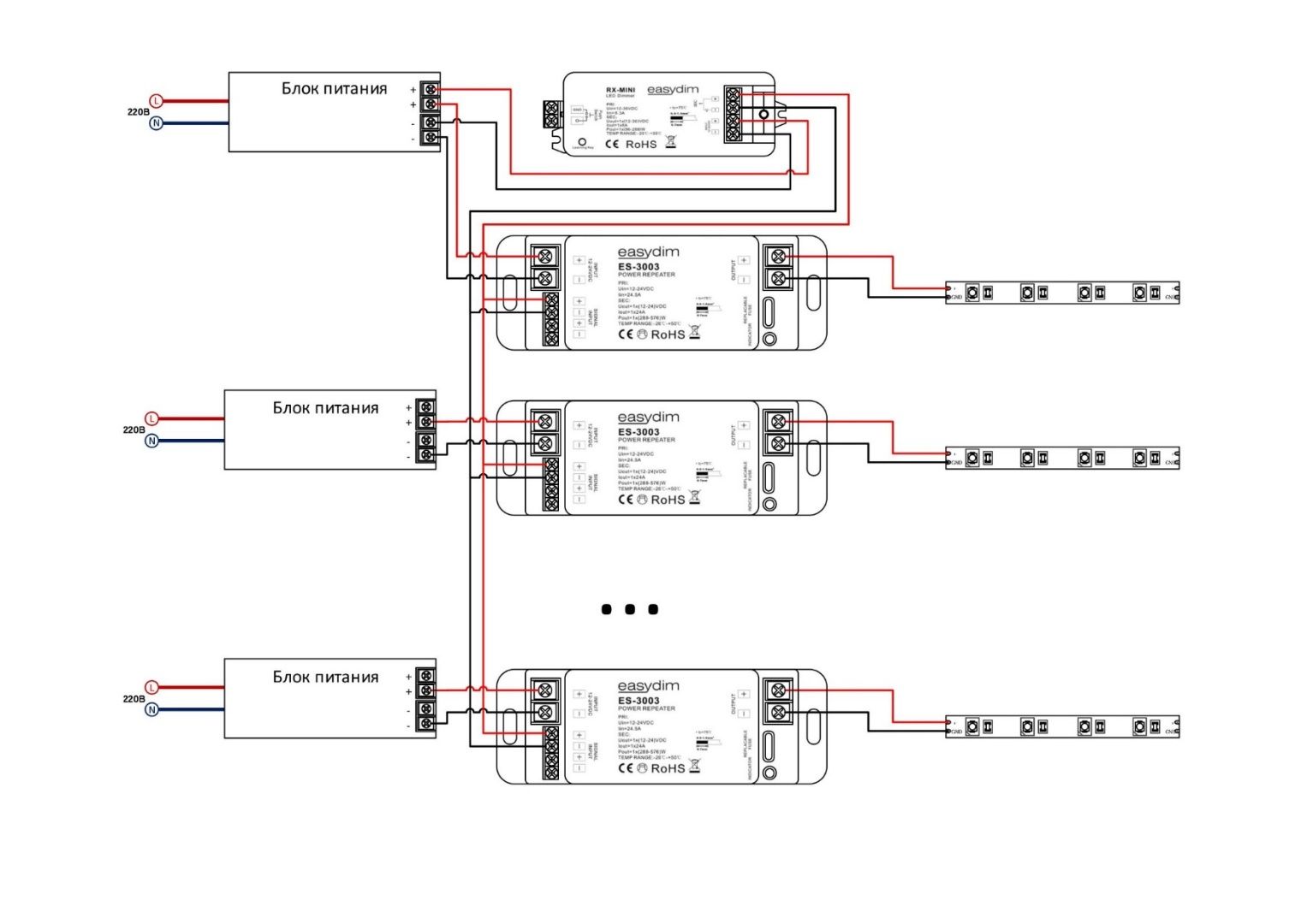

Рабочая схема подключения через усилители
Диммер передает управляющий сигнал, а каждый усилитель обслуживает свой участок ленты.
Когда такой вариант нужен
Длинные линии ленты
Когда одна зона уже выходит за пределы тока, который допустим для одного диммера.
Несколько веток
Когда нужно синхронно управлять несколькими отдельными участками ленты.
Большая суммарная мощность
Когда проще масштабировать систему усилителями, чем искать один перегруженный контроллер.
Аккуратная инженерная схема
Когда важно сохранить стабильное диммирование и понятное распределение питания по веткам.
Писк при диммировании: почему он возникает и что с ним делать
Писк при работе светодиодной ленты с диммером — это не обязательно неисправность оборудования. Чаще всего это результат широтно-импульсной модуляции, когда питание подается импульсами, а отдельные элементы схемы начинают давать слышимый акустический эффект.
Главное, что нужно понять новичку
Писк при диммировании — не дефект блока питания сам по себе, а побочный эффект ШИМ-регулирования в конкретной связке блока питания, диммера и нагрузки.
Типовое решение — установка ШИМ-фильтра после блока питания. Он сглаживает работу схемы и помогает убрать или заметно снизить слышимый шум.
Если в проекте несколько веток, фильтры можно ставить параллельно по соответствующей схеме, чтобы сохранить стабильную работу каждой линии.
Если используются усилители, фильтр ставят перед ними, чтобы корректно обработать управляющий сигнал до распределения нагрузки по веткам.

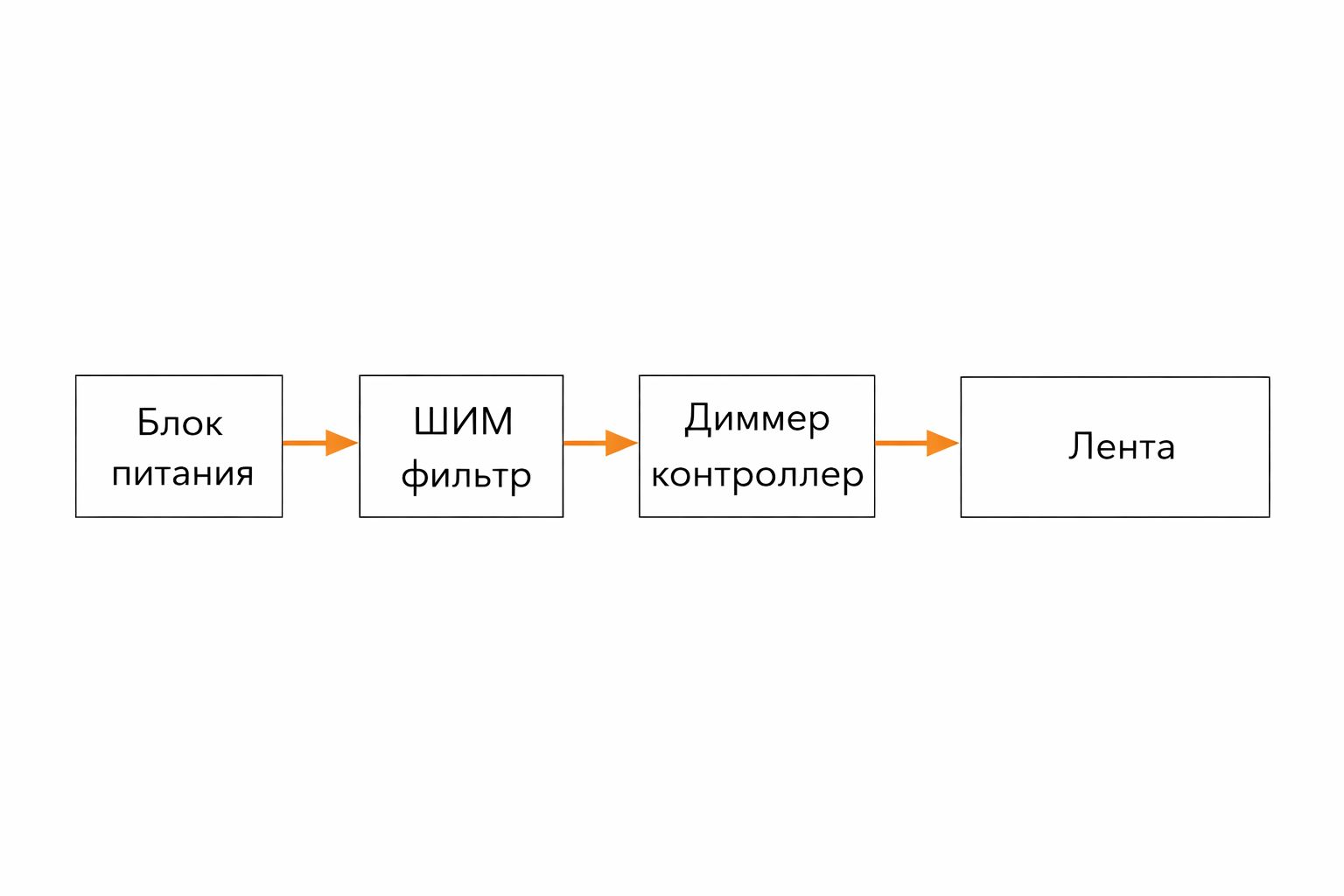

Базовая схема: фильтр после блока питания
Самый простой сценарий: блок питания, затем ШИМ-фильтр, дальше диммер и светодиодная лента.
Если фильтров несколько

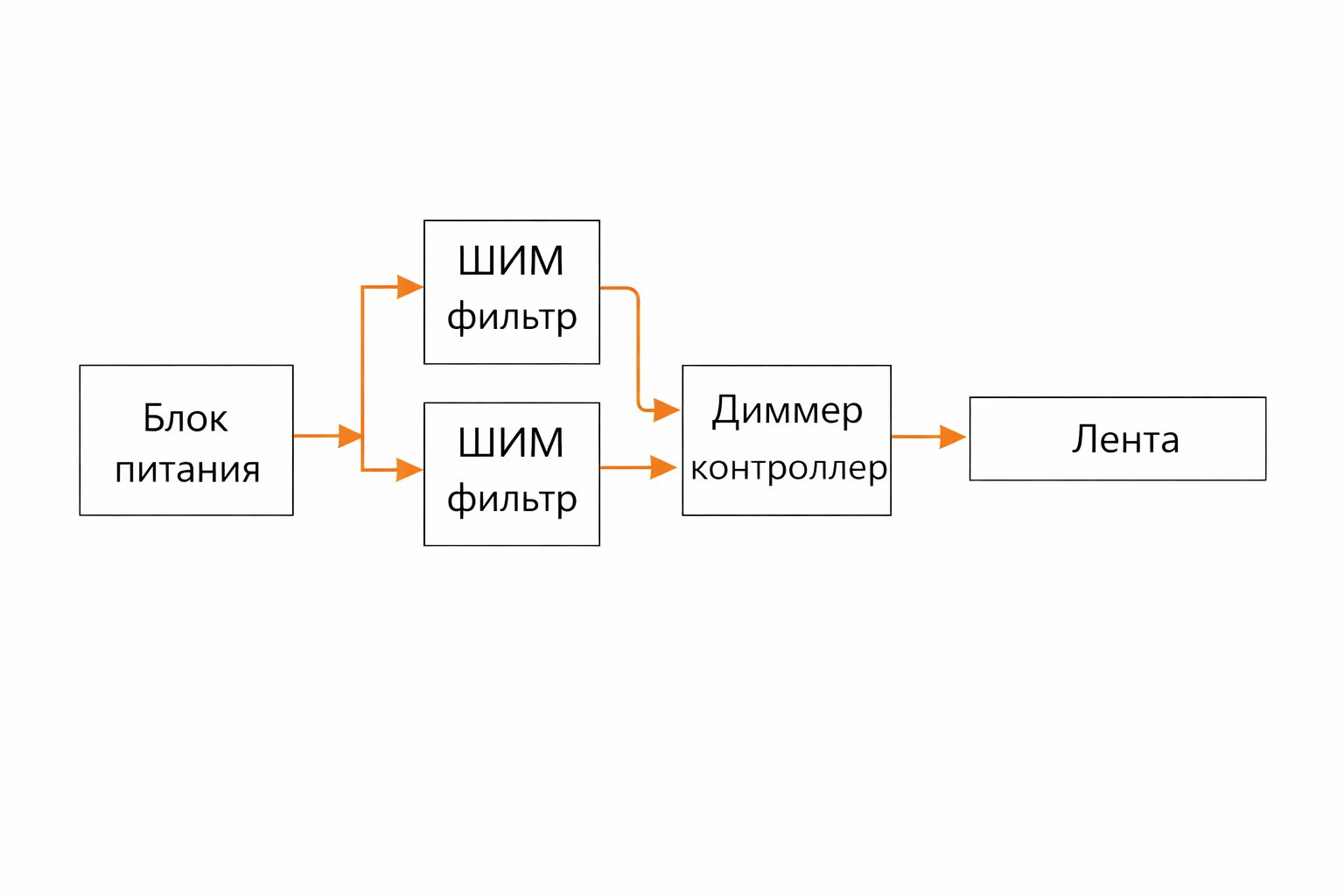

В более сложной схеме фильтры можно ставить параллельно, если это требуется по нагрузке и структуре питания.

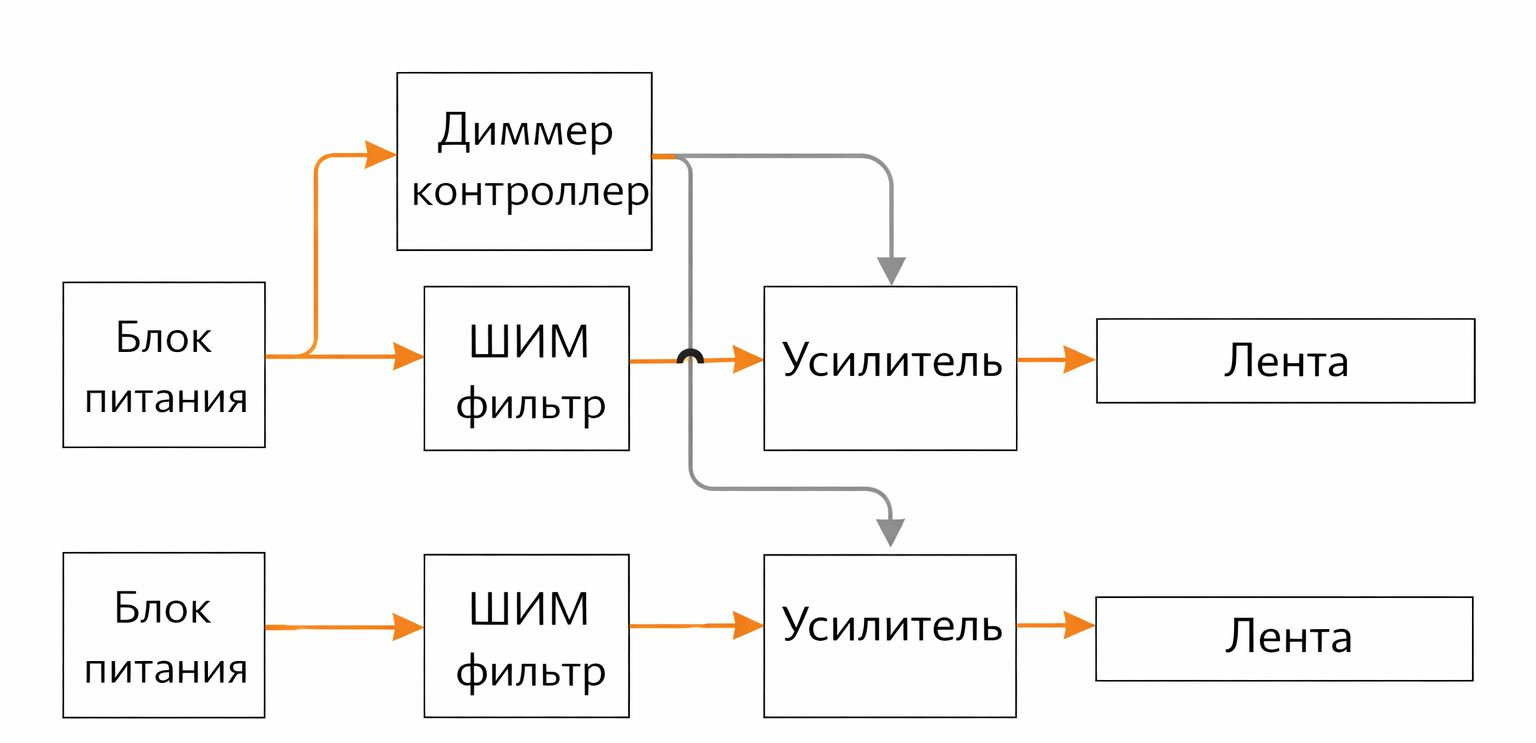

Если в системе есть усилители
В схеме с усилителями фильтр размещают перед усилительными ветками, а не после них.
Что ставят в схему

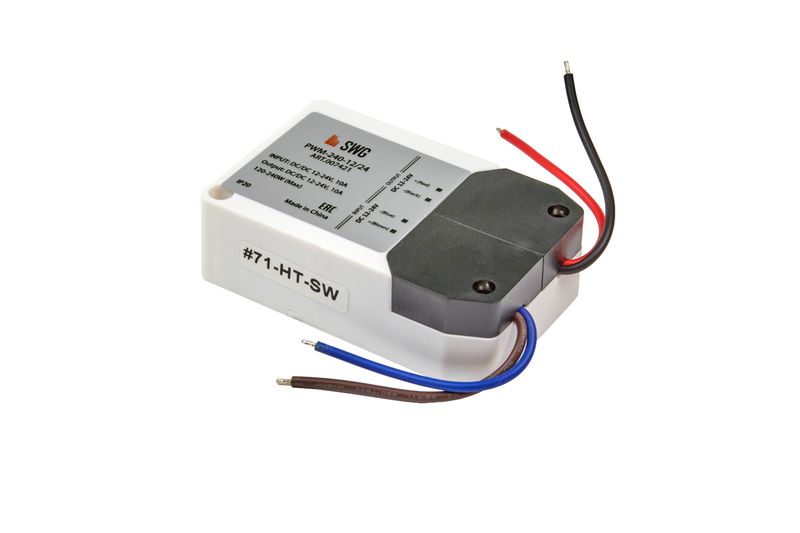

На слайде показан ШИМ-фильтр — именно он помогает убрать или уменьшить неприятный звук.
Почему это важно объяснить на странице
Для новичка писк часто выглядит как признак брака, хотя проблема может быть не в “плохом блоке”, а в самой логике диммирования и составе схемы.
Поэтому этот блок полезен не только как техничка, но и как объяснение частой практической ситуации: почему появляется шум и как его убрать без хаотичной замены всего оборудования.
Краткий вывод
Писк при диммировании не всегда означает неисправность.
Частое решение — поставить ШИМ-фильтр после блока питания.
При нескольких ветках фильтры можно распараллеливать по схеме.
При использовании усилителей фильтр ставят перед усилителями.
Неудачный подход
Начинать с замены всех компонентов подряд — плохая стратегия. Сначала нужно понять, появляется ли звук из-за ШИМ и правильно ли собрана схема питания, фильтрации и усиления.
Механический выключатель не должен обесточивать приемник
Одна из самых частых ошибок при подключении систем управления освещением — ставить обычный механический выключатель в разрыв питания приемника. Такая схема выглядит привычно, но для управляемого освещения она неправильная: приемник теряет питание, пропадает из системы и перестает нормально реагировать на команды.
Главное правило
Механический выключатель не должен прерывать питание приемника. Он должен работать как управляющий вход, а не как способ физически выключить устройство.
Что идет не так при неправильной схеме
При выключенном механическом выключателе приемник полностью обесточен и в приложении уходит в offline.
Если выключатель снял питание, свет уже нельзя включить с пульта, панели, приложения или сценария, потому что приемник не работает.
Если свет выключили с пульта, механический выключатель тоже начинает вести себя не так, как ожидает пользователь: логика управления становится непредсказуемой.
Из-за отключения по питанию может появиться риск сброса, повторной инициализации или ложной привязки приемника.
Почему это кажется логичным, но работает плохо
В обычной электрике привычно ставить выключатель в разрыв цепи питания светильника. Но в системах управления освещением приемник — это активный участник схемы, который должен оставаться постоянно запитанным.
Здесь ошибка не в оборудовании, а в неверной логике подключения: человек пытается использовать механический выключатель как силовой разрыв там, где он должен быть всего лишь управляющим входом.

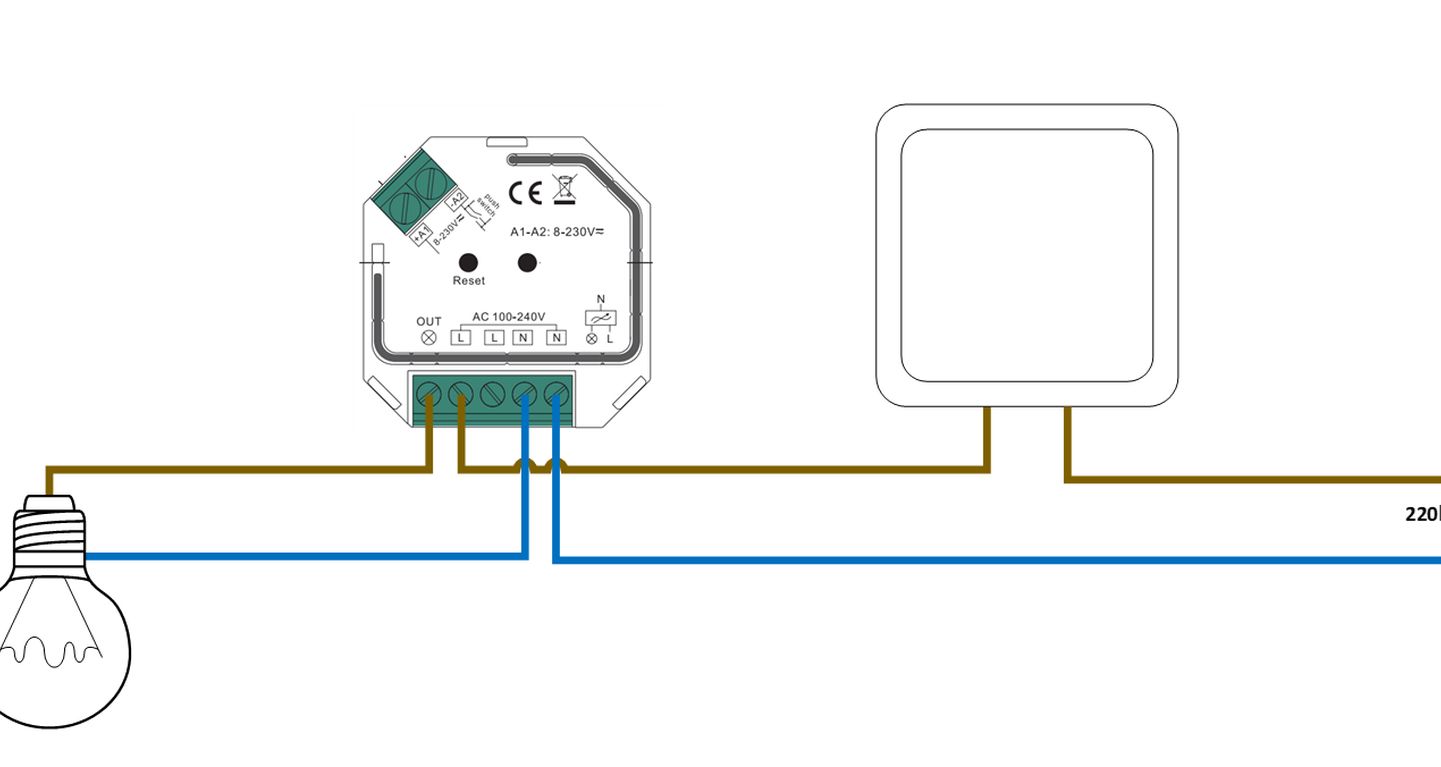

Неправильно
Выключатель стоит последовательно питанию приемника и физически обесточивает его.
Ошибка касается не только 220В
Та же проблема возникает и в схемах со светодиодной лентой и блоком питания: нельзя выключателем снимать питание с управляющего приемника.
Выключатель подключается к контактам Push приемника
Правильная схема сохраняет постоянное питание приемника, а механический выключатель используется как управляющий элемент. Тогда приемник остается в сети, принимает команды с пульта и приложения, а локальное управление работает без конфликта с общей системой.

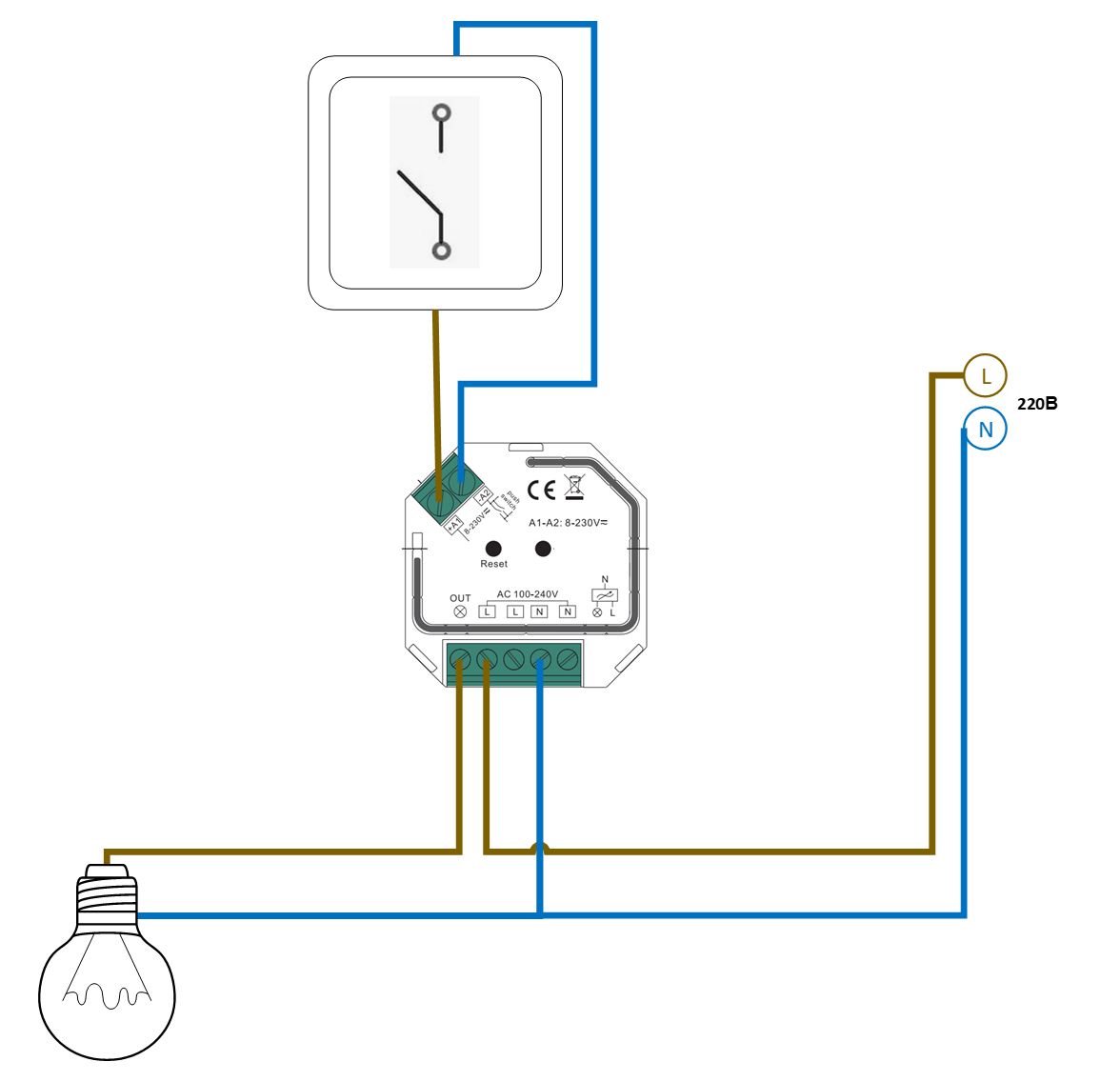

Один выключатель
Базовый вариант, где механический выключатель подключен как управляющий вход приемника.
Проходная логика

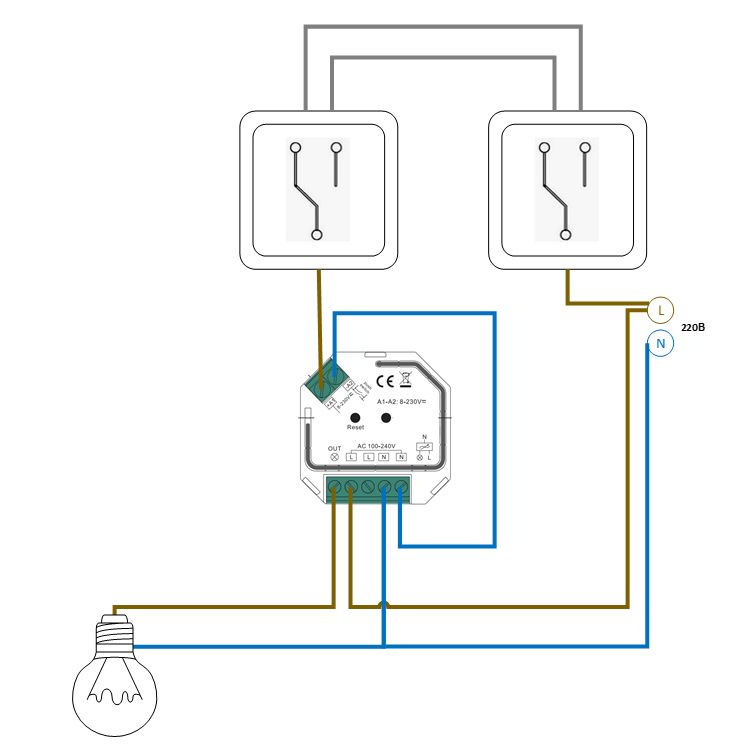

Если нужно управление из нескольких точек, выключатели также работают через управляющий вход, а не через отключение питания.
Интеграция света в любое управление
Для разных типов освещения и нагрузки SWG использует разные исполнительные устройства. Одни подходят только для включения и выключения, другие дают диммирование, а для светодиодной ленты и некоторых светильников применяются отдельные контроллеры и драйверы. Ниже — простая схема выбора по типу нагрузки и задаче.
Управляемое реле 220В
Базовый вариант для сценариев, где нужно только включение и выключение нагрузки.
Только ВКЛ/ВЫКЛ без регулировки яркости.
Подходит для светильников, ламп и некоторых линий освещения, где не требуется диммирование.
Подбирается по мощности и типу подключаемой нагрузки.
Управляемый диммер 220В
Решение для нагрузок, где нужно управлять не только включением, но и яркостью.
Поддерживает ВКЛ/ВЫКЛ и регулировку яркости.
Используется с диммируемыми светильниками и совместимыми блоками питания для ленты.
Подбирается по мощности, типу нагрузки и совместимости конкретной схемы.
Управляемый ШИМ-контроллер
Основной вариант для светодиодной ленты низкого напряжения.
В зависимости от модели поддерживает ВКЛ/ВЫКЛ, яркость и управление цветом.
Предназначен для светодиодных лент 12–24 В.
Подбирается по максимальному току, а при большой нагрузке может работать вместе с усилителями.
Управляемый драйвер светильника
Используется там, где управление строится на уровне самого драйвера светильника.
Поддерживает ВКЛ/ВЫКЛ и регулировку яркости.
Подходит для светильников, где драйвер можно заменить на управляемый.
Подбирается индивидуально по выходному току, напряжению и параметрам конкретного светильника.
