Блоки питания: требования по безопасности, особенности подключения и монтажа

При подборе блока питания недостаточно знать только напряжение и мощность нагрузки. Нужно учитывать условия установки, запас по мощности, температуру окружающей среды, особенности диммирования, требования к охлаждению и правила подключения. Именно эти детали чаще всего определяют, будет система работать стабильно или начнутся перегрев, шум, ложные жалобы и отказы.

Содержание

  1. 1. Подбор блока питания и требования по безопасности
  2. 2. Практические вопросы по эксплуатации
  3. 3. Вопросы для самопроверки

Подбор блока питания

Начинать подбор блока питания лучше не с конкретной серии, а с логики применения: условия монтажа, требуемое напряжение, суммарная мощность нагрузки, способ управления и запас по охлаждению.

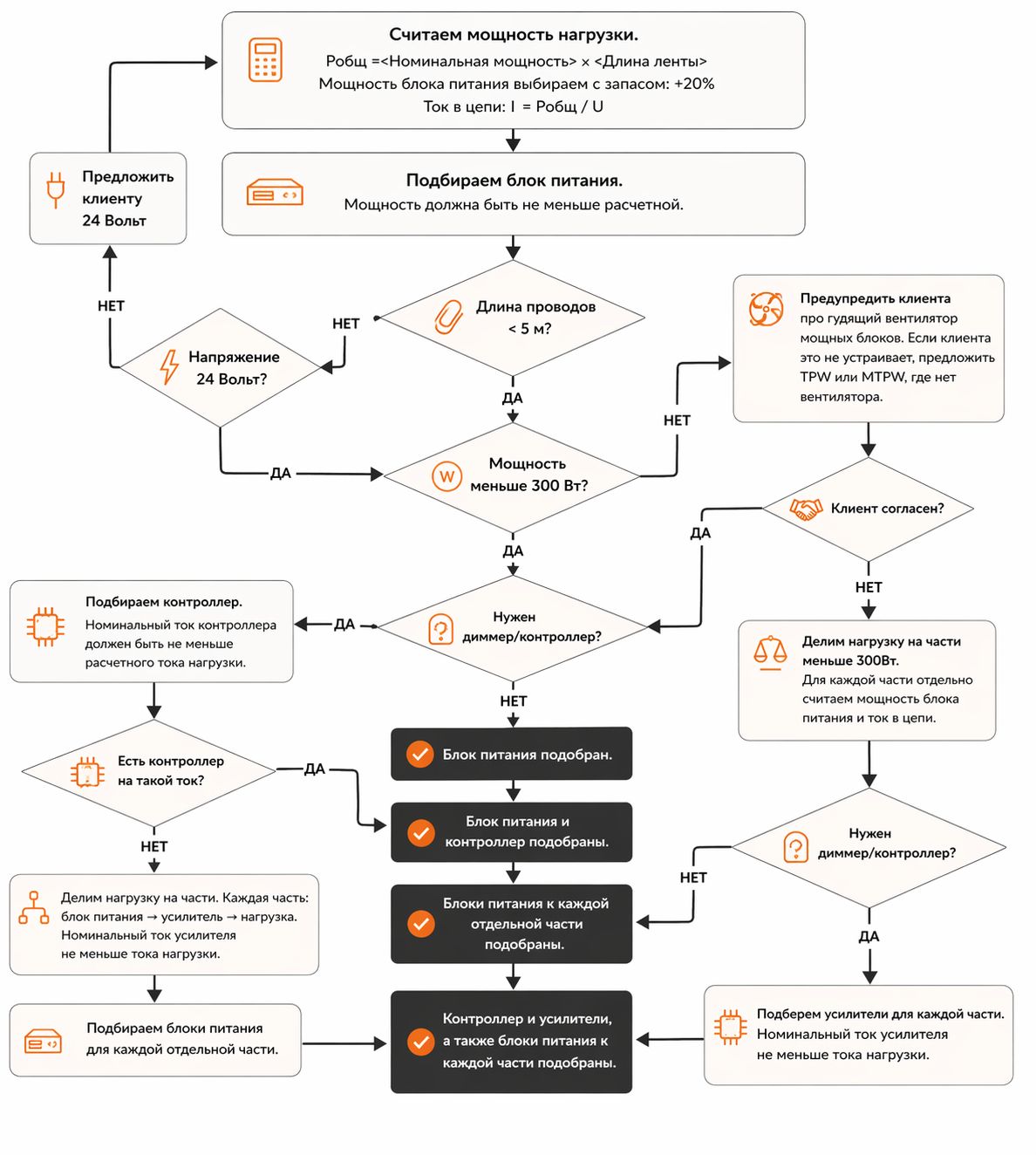

Алгоритм подбора блока питания

Требования по подбору и безопасности

Серия блока питания зависит от места установки

Широкое или узкое пространство, наличие влаги, уличная установка и доступ воздуха определяют тип корпуса и, соответственно, серию блока питания. В ванной комнате, на улице и в других влажных зонах нельзя использовать незащищённые модели: конденсат на радиокомпонентах быстро выводит их из строя.

Напряжение должно строго соответствовать нагрузке

Выходное напряжение блока питания должно полностью совпадать с номиналом нагрузки, например светодиодной ленты. Если мощность системы большая или соединительные линии получаются длинными, стоит рассмотреть систему на 24 В целиком: и блок питания, и нагрузку, и схему подключения.

Мощность должна быть с запасом

Мощность блока питания должна быть выше суммарной мощности всех подключённых потребителей. Для установки в прохладном, свободном и хорошо вентилируемом месте обычно достаточно запаса около 20%. Если блок будет стоять в тесной нише, закрытом коробе или в жаркой зоне без нормального отвода тепла, запас лучше увеличить примерно до 40%.

Зависимость допустимой нагрузки от температуры

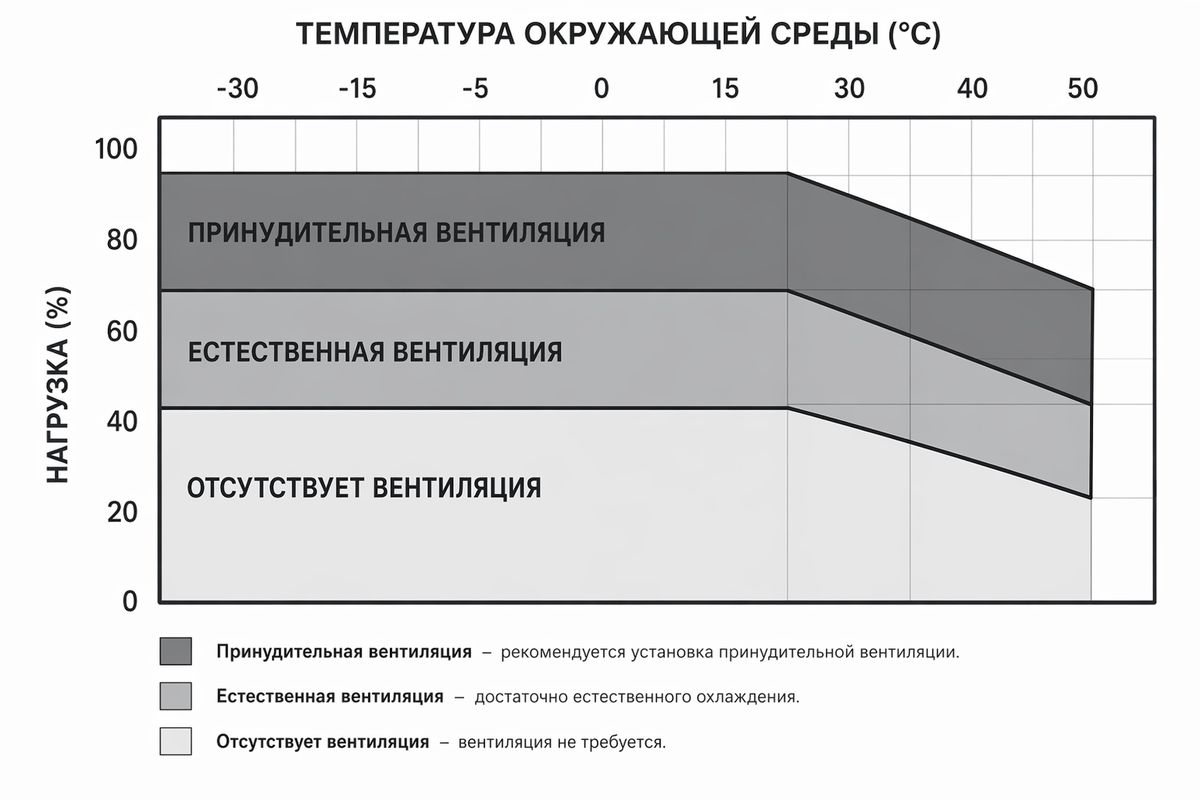

График зависимости нагрузки блока питания от температуры

При повышении температуры окружающей среды рабочий запас по мощности становится ещё важнее.

Особенности монтажа

Не устанавливай блоки питания рядом с источниками тепла. Лишний нагрев уменьшает допустимую нагрузку и ускоряет износ.
По возможности блоки питания лучше монтировать на металлическую поверхность: это улучшает теплоотвод.
У мощных открытых моделей может быть вентилятор охлаждения. Для торгового зала или выставочного пространства это обычно приемлемо, а вот для жилых помещений шум уже критичен. В таких случаях лучше использовать герметичные модели аналогичной мощности либо делить нагрузку на несколько менее мощных блоков без вентилятора.

Установка нескольких блоков питания

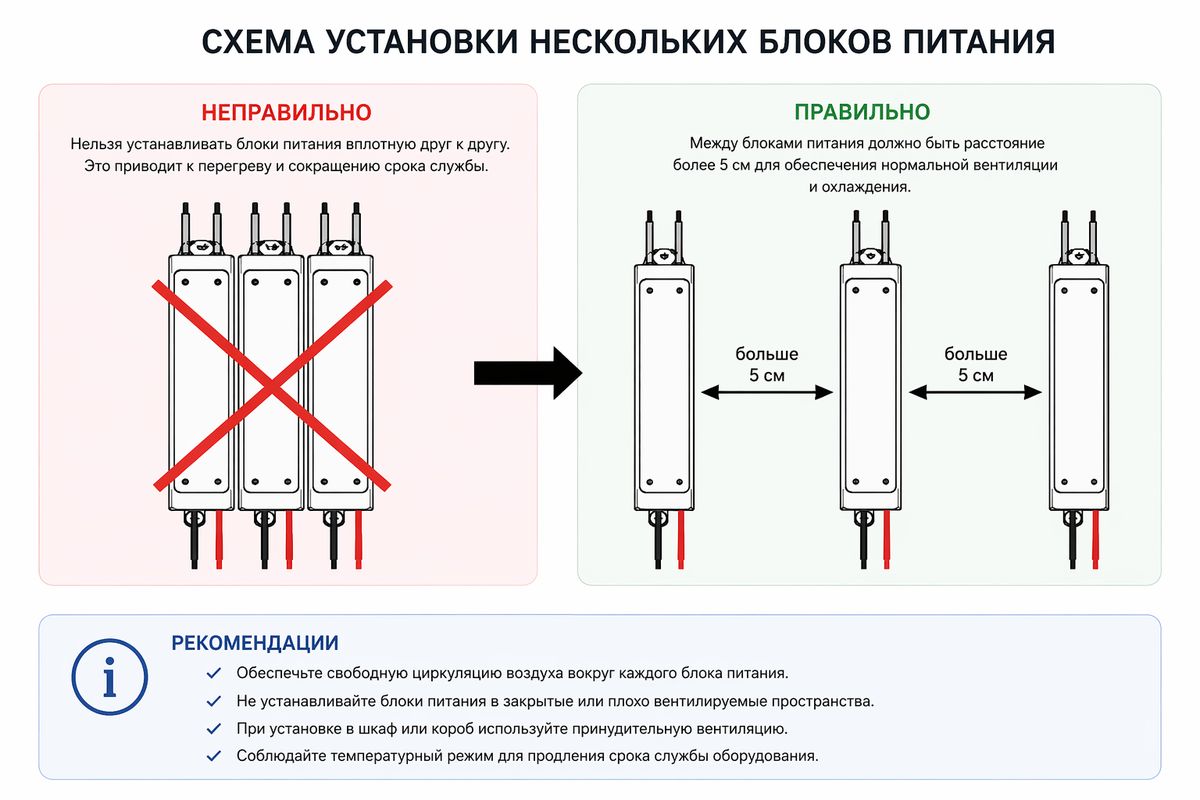

Схема установки нескольких блоков питания

Если в системе используется несколько блоков питания, между соседними корпусами нужно оставлять свободное пространство не менее 5 см с каждой стороны.

Это не формальность, а нормальное требование к охлаждению. Если поставить блоки слишком плотно, они будут подогревать друг друга и фактически работать в более тяжёлых условиях, чем предполагалось при подборе.

Ошибки подключения, которых нельзя допускать

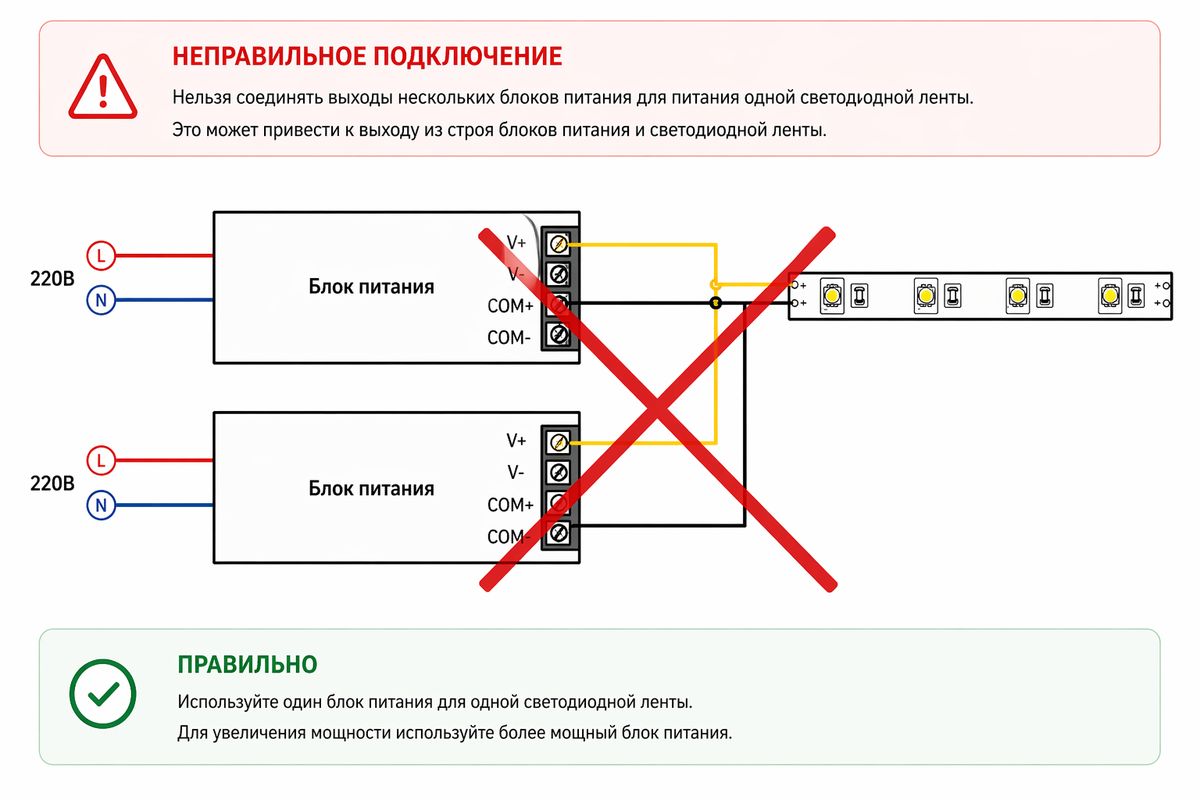

Схема неправильного подключения блока питания
Никогда не подключай выходные провода или выходные клеммы блока питания к сети 220 В. Это приводит к его необратимому выходу из строя.
Если есть сомнения в правильности подключения, нужно ещё раз проверить маркировку на корпусе блока и схему подключения.
Выходы импульсных блоков питания нельзя соединять между собой. Нагрузку нужно делить на отдельные участки и каждый участок питать от своего блока. Если управление идёт через контроллер, каждый участок подключают к своему блоку через усилитель.

Практические вопросы по эксплуатации

Нагрев корпуса

Нагрев корпуса до 70 °C считается нормальным рабочим режимом, потому что именно корпус рассеивает тепло от силовых элементов блока. Если температура корпуса становится выше 70 °C, нужно снижать нагрузку или менять блок на более мощный.

Писк при диммировании

Если светодиодная лента подключена через ШИМ-диммер или контроллер, а на средних уровнях яркости слышен писк или треск, это не считается неисправностью блока питания. Такой звук связан с самим принципом ШИМ-диммирования: нагрузка быстро включается и отключается, а элементы импульсного блока питания начинают механически вибрировать.

Безопасного и гарантированного способа убрать этот звук у уже установленного блока питания нет. Не стоит пытаться решать проблему случайными дополнительными конденсаторами на выходе: это может привести к другим отказам.

Если система планируется для жилого помещения с диммированием, такие требования лучше учитывать заранее и рекомендовать наиболее тихие серии из ассортимента, например LV и XTW. Если блок уже куплен и клиент жалуется на шум, практичный путь — замена на более подходящую серию.

Вспышки ленты после выключения

Если после выключения лента время от времени кратковременно вспыхивает, это обычно связано не с неисправностью блока, а с выключателем с подсветкой. Подсветка пропускает небольшой ток утечки, который постепенно заряжает входные конденсаторы блока питания. Когда они набирают достаточный заряд, блок кратковременно включается и отдаёт накопленную энергию в ленту.

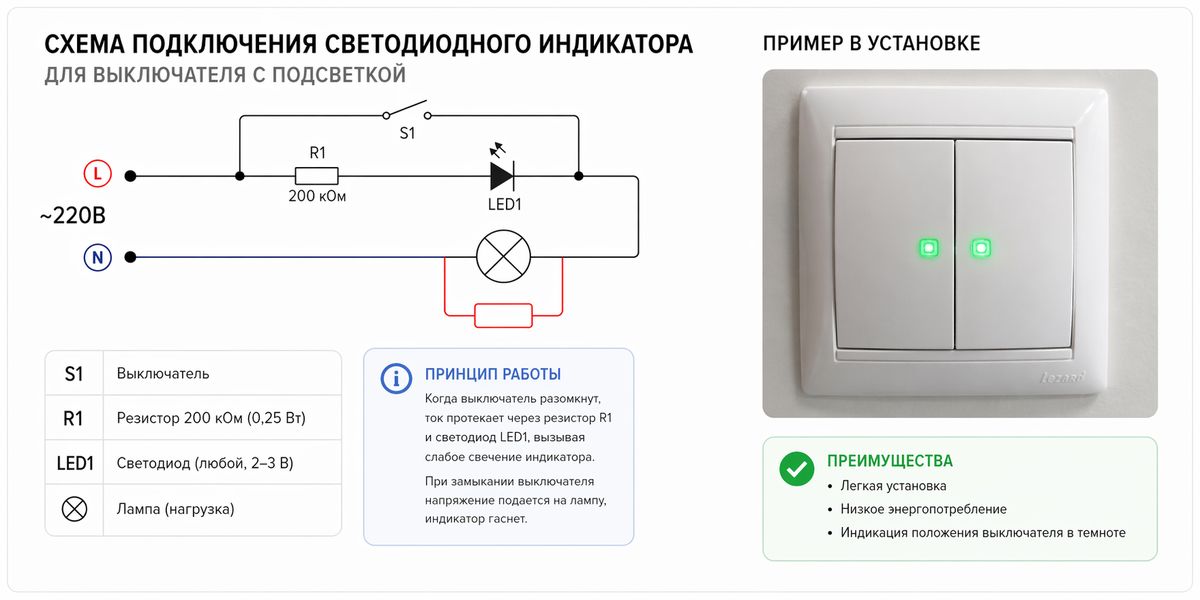

Подсветка выключателя и причина вспышек светодиодной ленты

Чтобы убрать этот эффект, между входными клеммами блока питания L и N подключают резистор 1 МОм. Он пропускает ток утечки через себя и не даёт энергии накапливаться во входных конденсаторах блока.
