Устройство светодиодной ленты
Светодиодная лента — это не просто полоска со светодиодами. Это гибкая печатная плата с повторяющимися электрическими сегментами, рассчитанными на конкретное напряжение питания. Чтобы правильно подбирать, резать и подключать ленту, важно понимать, как устроены одноцветные, многоцветные и герметичные варианты.
Содержание
- 1. Устройство монохромных светодиодных лент
- 2. Устройство многоцветных светодиодных лент
- 3. Особенности герметичных светодиодных лент
- 4. Вопросы для самопроверки
Светодиодная лента состоит из гибкой печатной платы, на которой распаяны светодиоды и токоограничительные резисторы. С обратной стороны у неё обычно есть клейкий слой для удобства монтажа.
По длине лента состоит из множества одинаковых сегментов. Каждый сегмент — это самостоятельный мини-светильник, рассчитанный на своё номинальное напряжение.
Разрезать ленту можно только по специально обозначенным линиям между сегментами. В месте разреза находятся контактные площадки, через которые отрезки можно подключать к питанию и соединять между собой пайкой.
Устройство монохромных (одноцветных) светодиодных лент
В одноцветной ленте каждый сегмент представляет собой простую электрическую схему из нескольких светодиодов и резистора. Все такие сегменты повторяются по всей длине ленты.

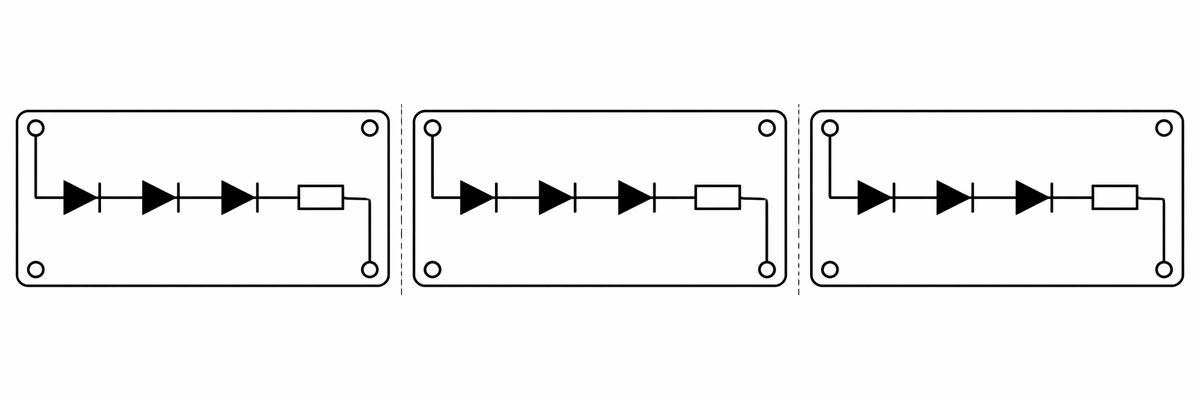

На такой схеме хорошо видно, что сегменты повторяются, линии разреза расположены между ними, а контактные площадки позволяют подключать питание и соединять участки ленты между собой.
В классической 12-вольтовой одноцветной ленте каждый сегмент обычно состоит из трёх светодиодов и одного резистора, соединённых последовательно.
Светодиодная лента 12 В

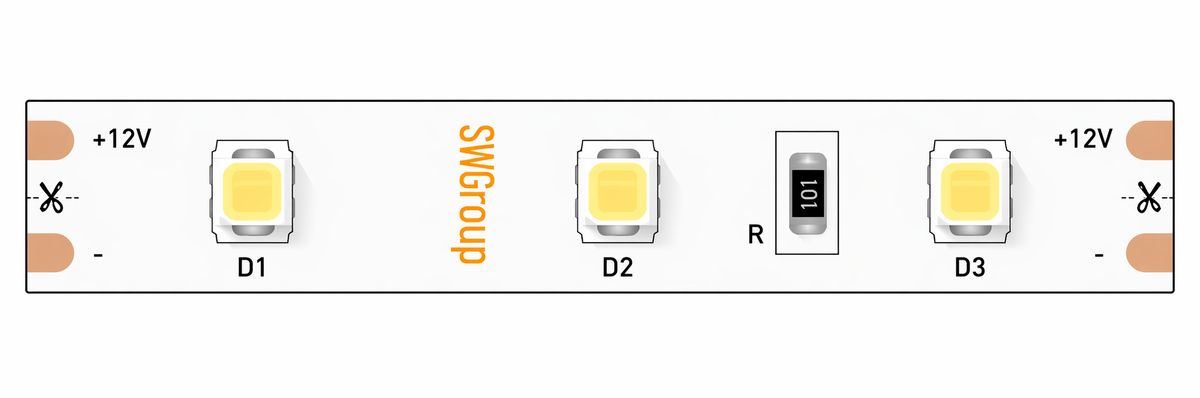

Так устроена стандартная одноцветная лента, рассчитанная на 12 В. Её сегменты короткие, потому что напряжения хватает только на ограниченное число последовательно включённых светодиодов.
Светодиодная лента 24 В

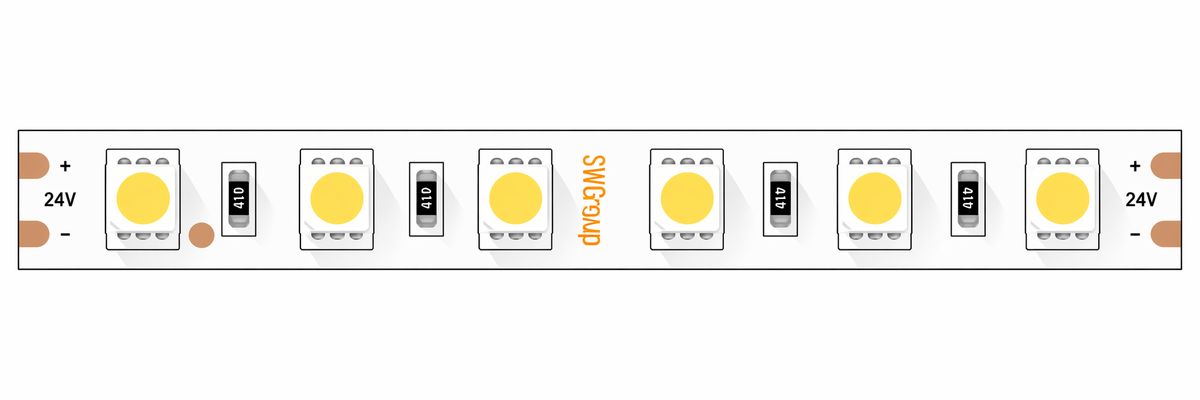

Лента на 24 В имеет более длинные сегменты, потому что доступного напряжения хватает уже на 6–7 светодиодов в последовательной цепочке.
Это удобно в проектах с большими длинами, потому что позволяет уменьшить потери напряжения по сравнению с 12-вольтовыми решениями.
Светодиодная лента многорядная

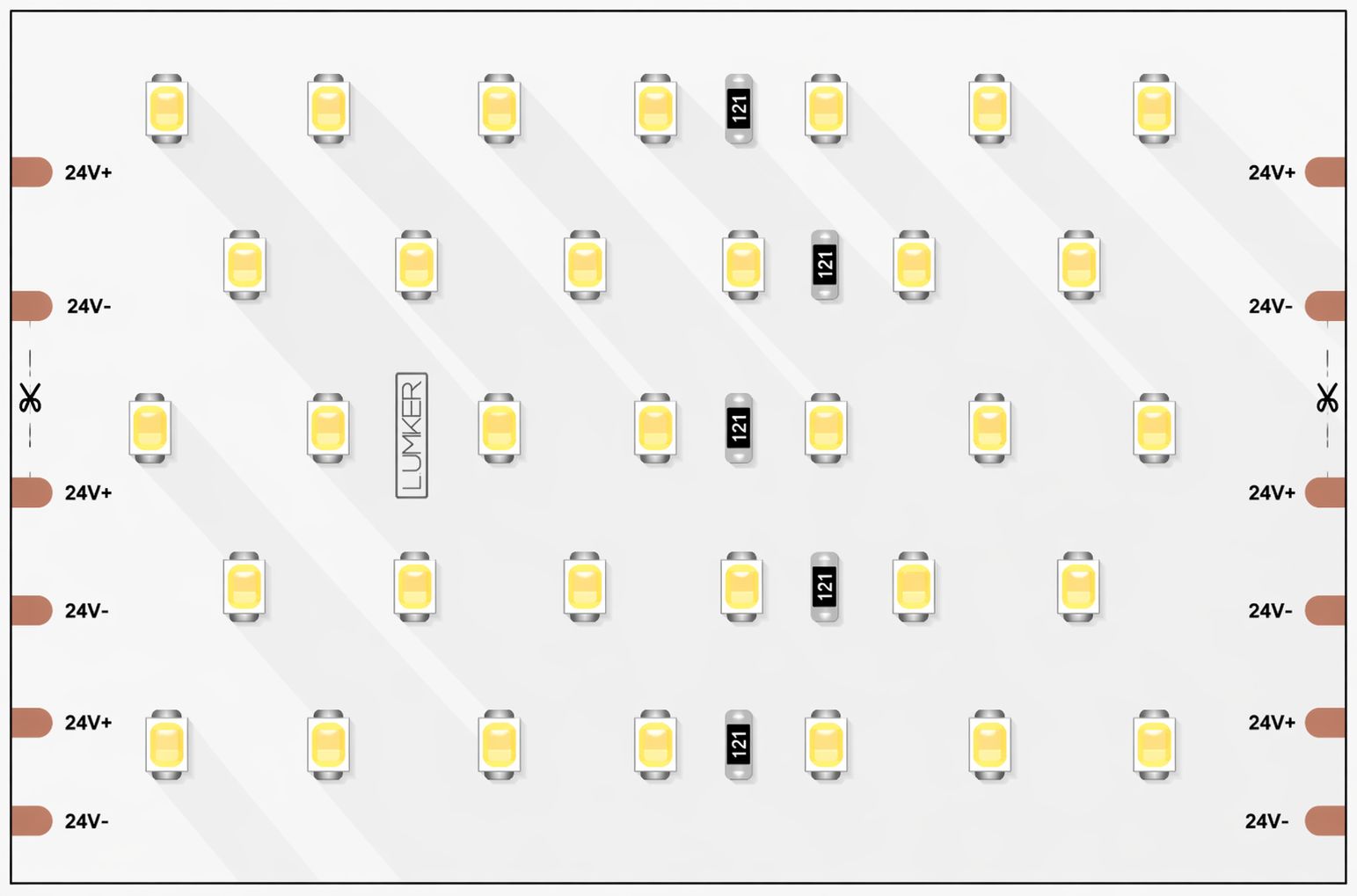

У многорядных лент сегмент может содержать 14, 21 и даже 35 светодиодов. В этом случае внутри одного сегмента несколько последовательных цепочек объединяются параллельно, и у каждой такой цепочки есть свой резистор.
Это позволяет получать более высокий световой поток при той же общей логике построения ленты.
Устройство многоцветных светодиодных лент

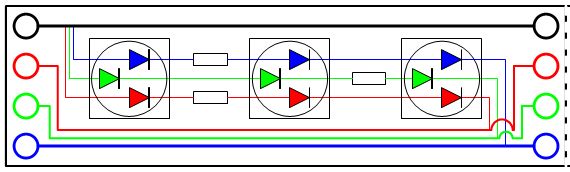

Многоцветная RGB-лента имеет три независимых канала управления. Каждый её сегмент получает общий «плюс» и отдельные «минусы» для красного, зелёного и синего каналов.
Благодаря этому можно управлять яркостью каждого канала по отдельности и получать разные цвета свечения. Но из-за сравнительно невысокого светового потока такие ленты обычно используют не для основного освещения, а для декоративных сценариев.

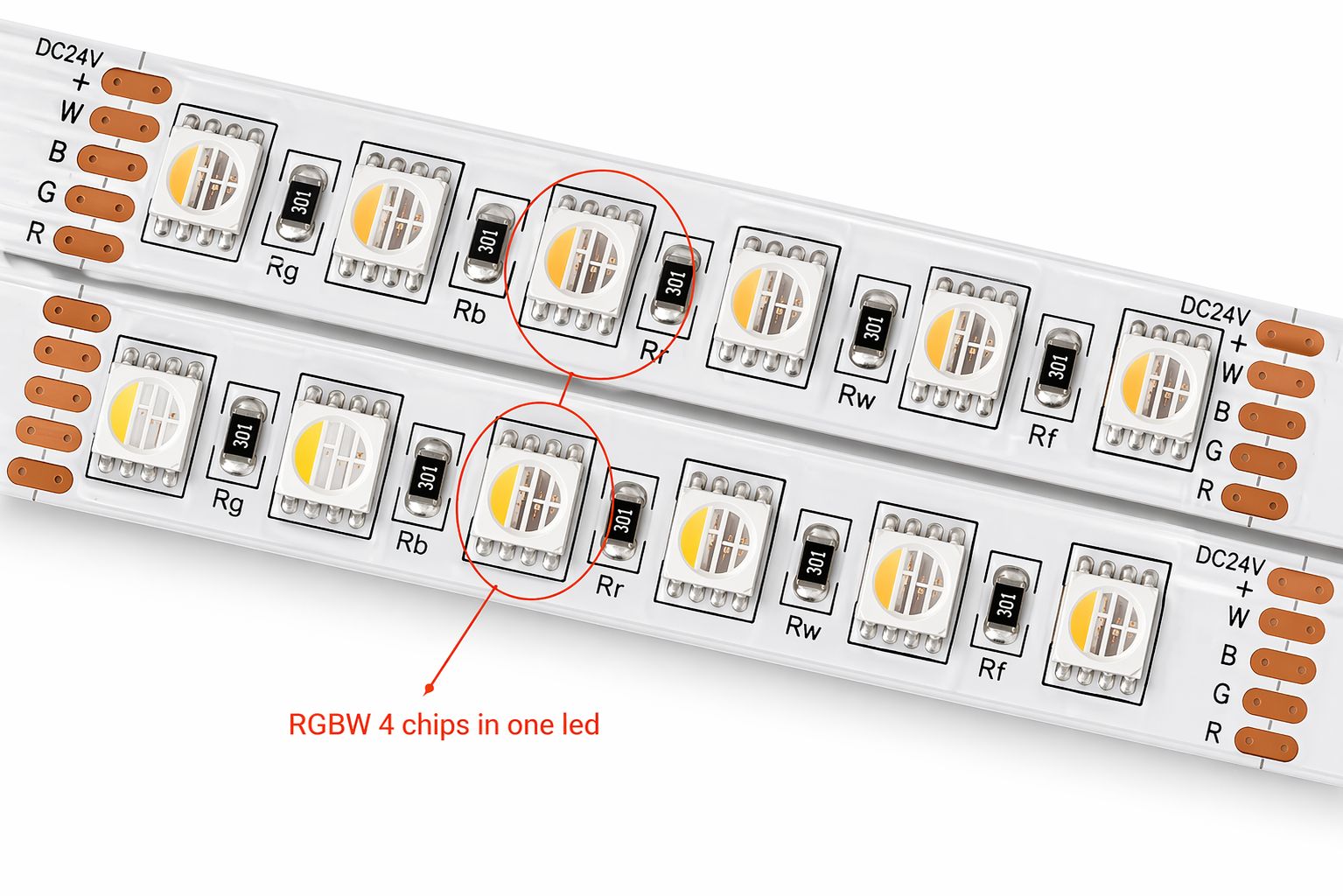

Существуют также двухцветные ленты MIX со светодиодами тёплого и холодного свечения. Они позволяют регулировать цветовую температуру, меняя соотношение тёплого и холодного света.
Есть и четырёхканальные ленты RGB+W, где к возможностям RGB добавляют отдельный белый канал. Подключаются такие ленты по той же логике: общий «плюс» и отдельные «минусы» для каждого канала.
MIX светодиодная лента

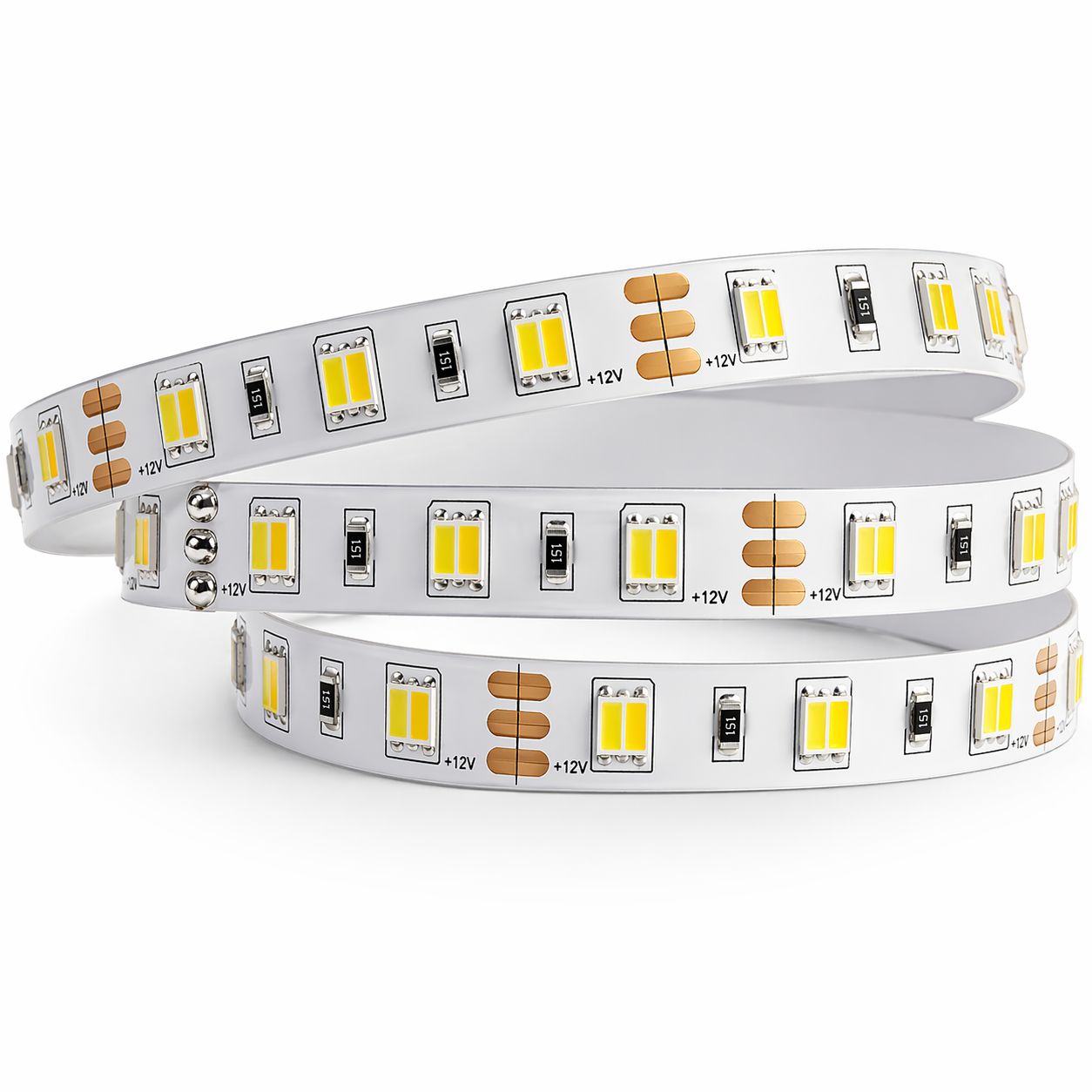

Такой тип ленты позволяет менять характер белого света, не используя RGB-смешение.
MIX светодиодная лента
На практике такие ленты удобны там, где нужно менять атмосферу света от более тёплой к более нейтральной или холодной.
Особенности герметичных светодиодных лент
Обычную открытую ленту можно использовать только в сухих помещениях, потому что её контактные площадки и пайка не защищены от влаги. Такие ленты обычно имеют степень защиты IP20.
Для помещений с повышенной влажностью и для уличного применения используют герметичные ленты. У ленты с защитой IP65 все компоненты покрыты эластичным компаундом, который защищает их от влаги.
Лента с защитой IP68 дополнительно помещается в силиконовый чехол и допускает даже погружение под воду.
Герметичная светодиодная лента

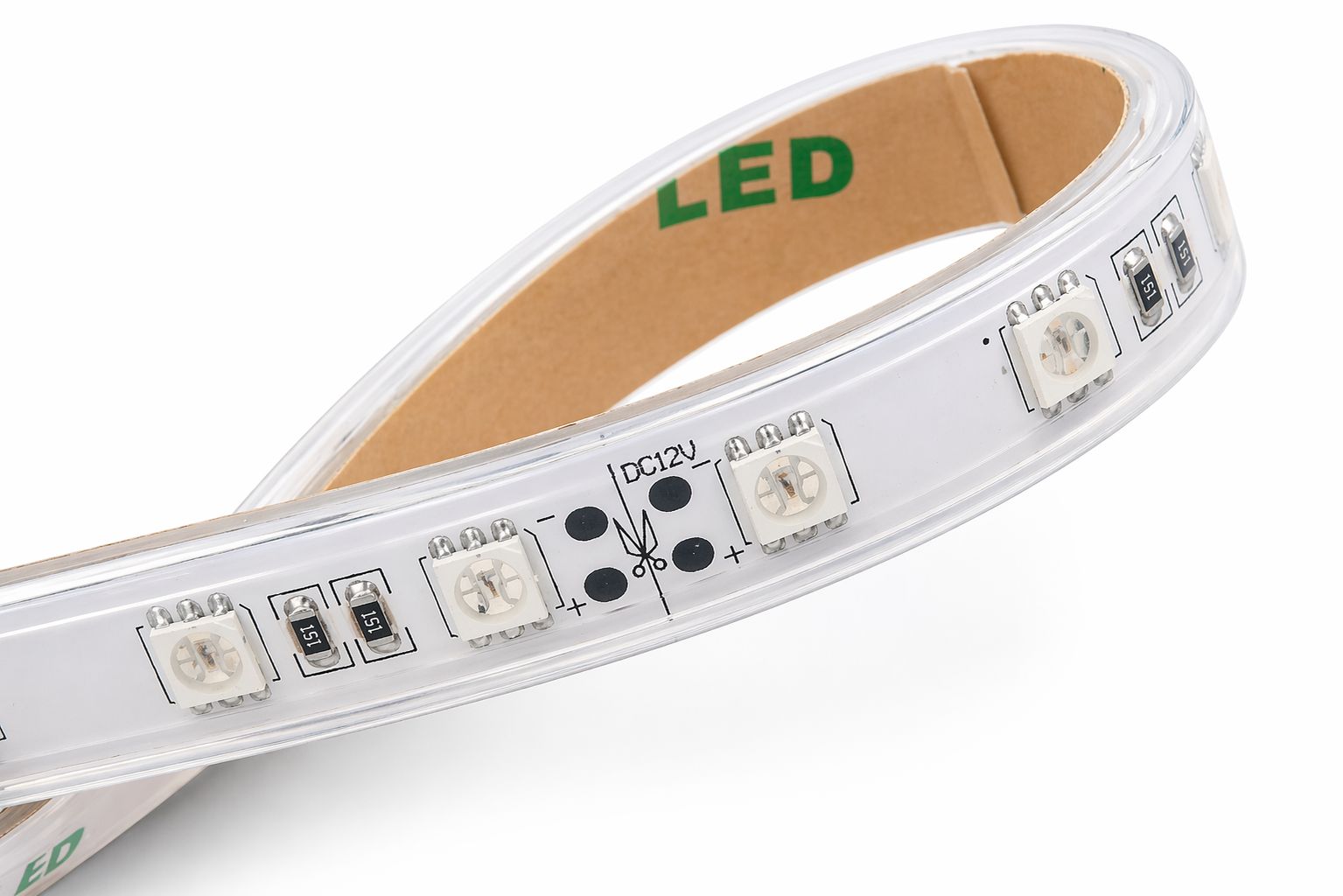

Защищённая лента нужна там, где открытая плата может быстро выйти из строя из-за влаги.
Герметичная светодиодная лента

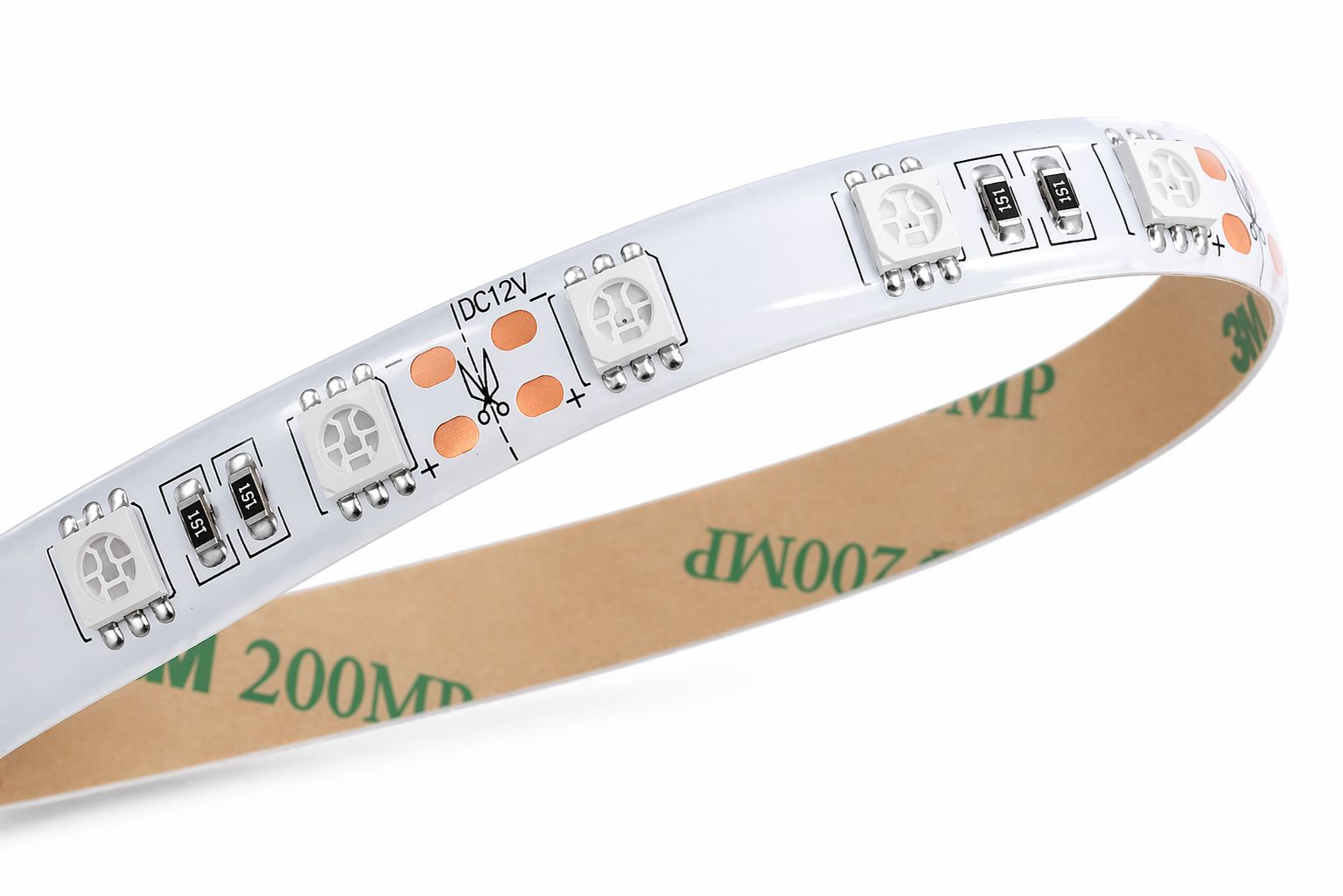

Для уличных и влажных зон тип защиты ленты важен не меньше, чем её мощность и напряжение.
