Устройство и виды блоков питания

Блоки питания из нашего ассортимента — это источники стабилизированного напряжения, которые преобразуют сетевое переменное напряжение в постоянное стабилизированное 12 В или 24 В, в зависимости от модели.

Содержание

  1. 1. Устройство блока питания
  2. 2. Ассортимент блоков питания
  3. 3. Вопросы для самопроверки

Несмотря на разницу в мощности, корпусах и степени защиты, логика работы у импульсных блоков питания одна и та же: они принимают сетевое напряжение, выпрямляют его, преобразуют на высокой частоте, стабилизируют и выдают нужное постоянное напряжение на выходе.

Поэтому, чтобы осознанно подбирать блок питания под задачу, полезно понимать, что находится у него внутри и за что отвечает каждый узел.

Устройство блока питания

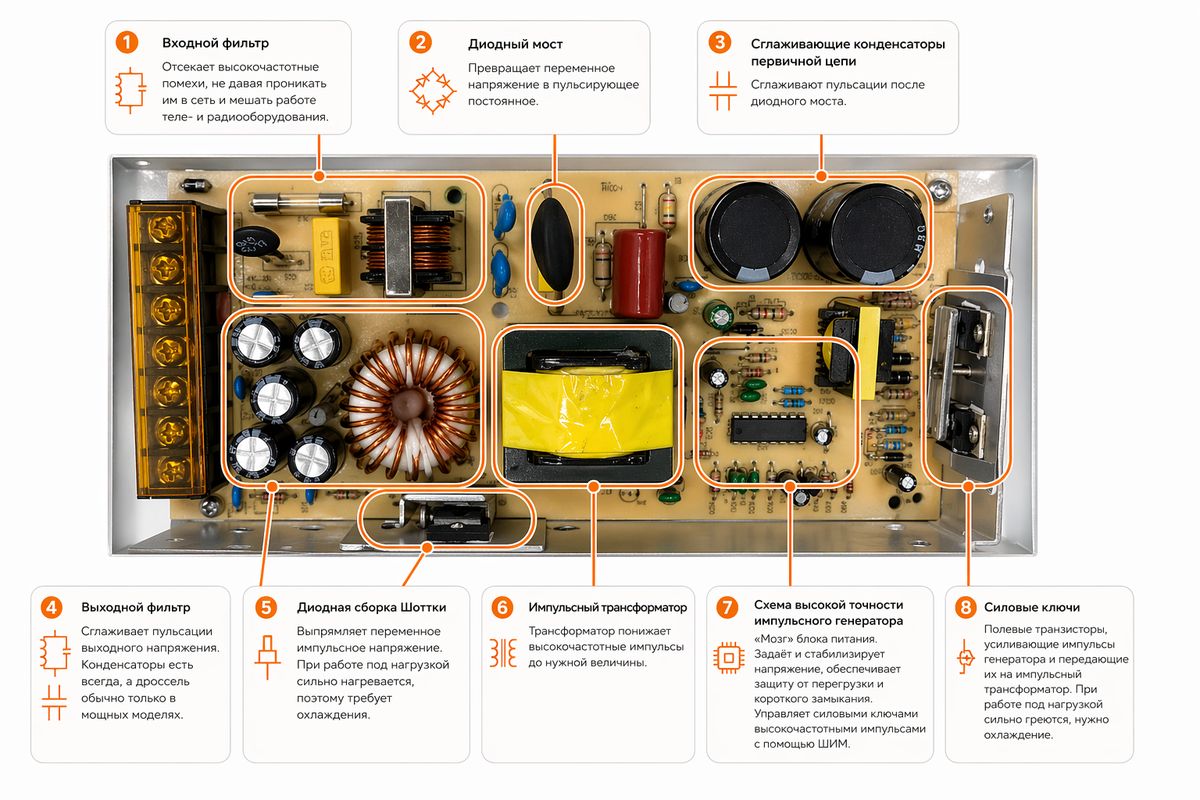

Основные элементы импульсного блока питания

На схеме показаны основные узлы импульсного блока питания и их место в общей цепочке преобразования энергии.

Из каких узлов состоит импульсный блок питания

Входной фильтр

Отсеивает высокочастотные помехи, чтобы они не проникали обратно в сеть и не мешали работе другого оборудования.

Диодный мост

Превращает переменное напряжение в пульсирующее постоянное.

Сглаживающие конденсаторы первичной цепи

Сглаживают пульсации после диодного моста и подготавливают питание к дальнейшему преобразованию.

Выходной фильтр

Сглаживает пульсации выходного напряжения. Конденсаторы есть всегда, а дроссель обычно встречается в более мощных моделях. Чем лучше этот узел и чем больше запас по мощности, тем тише блок питания ведёт себя при диммировании.

Диодная сборка Шоттки

Выпрямляет уже высокочастотное импульсное напряжение на вторичной стороне. Под нагрузкой заметно греется, поэтому требует охлаждения.

Импульсный трансформатор

Понижает высокочастотные импульсы до нужной величины и передаёт энергию на выходную часть блока.

Схема высокочастотного импульсного генератора

Это управляющая часть блока питания. Она задаёт и стабилизирует выходное напряжение, контролирует обратную связь, отвечает за защиту от перегрузки и короткого замыкания, а также формирует управляющие импульсы для силовых ключей. Регулирование выходного напряжения выполняется при помощи ШИМ.

Силовые ключи

Это полевые транзисторы, которые усиливают импульсы генератора и передают их на импульсный трансформатор. Под нагрузкой сильно нагреваются, поэтому им тоже требуется охлаждение.

Что важно помнить о корпусе и исполнении

Блок питания может быть открытым или герметичным
Корпус бывает компактным или более просторным
Материал корпуса может быть металлическим или пластиковым
Исполнение влияет на охлаждение, защиту и область применения

Теги

#устройство

Вопросы для самопроверки

1. Какой блок питания ты посоветуешь клиенту для установки в открытой беседке?

Показать ответ
Для открытой беседки логичнее смотреть в сторону герметичного блока питания, потому что там возможны влажность, пыль, перепады температуры и случайное попадание воды.

2. Какой блок питания ты посоветуешь клиенту для установки в узкий короб, если ему нужно запитать 60 Вт ленты?

Показать ответ
В таком случае логично выбирать компактный блок питания, который физически помещается в узкий короб, но при этом имеет нормальный запас по мощности, а не работает впритык.

3. Клиент хочет запитать 400 Вт ленты в спальне. Что ты предложишь клиенту?

Показать ответ
Для такой нагрузки нужен мощный блок питания с запасом, установленный так, чтобы у него было нормальное охлаждение. Для спальни также стоит учитывать шум: лучше избегать решений, которые могут заметно пищать при диммировании или работать на пределе мощности.
