Назначение и расчет профиля для светодиодной ленты

Алюминиевый профиль для светодиодной ленты выполняет сразу несколько полезных функций:

Подобрать профиль несложно. Во-первых, ширина посадочного места под ленту должна быть не меньше ширины самой ленты.

Во-вторых, профиль должен обеспечивать достаточный теплоотвод. Если с шириной всё просто и она указана в характеристиках, то с охлаждением уже нужно считать.

Есть упрощённый способ оценить достаточный теплоотвод профиля при комнатной температуре и свободном обдуве, исходя из мощности ленты.

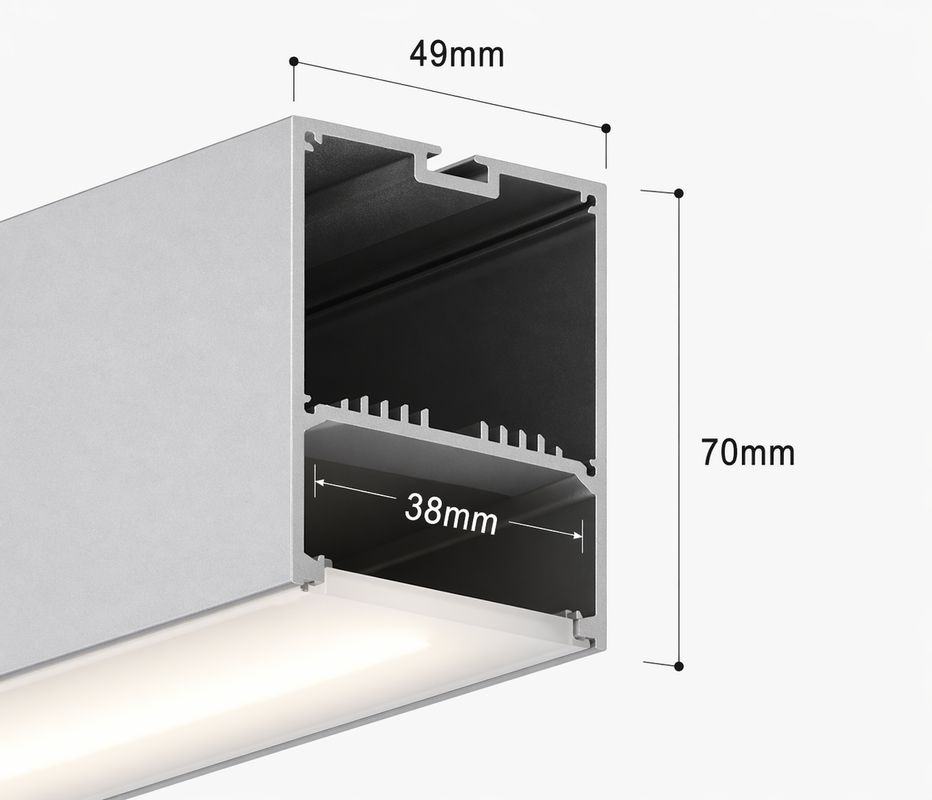

В рассеивании тепла участвуют только внешние алюминиевые стороны, то есть всё, кроме экрана-рассеивателя. В примере на рисунке слева это задняя сторона 49 мм и обе боковые стороны 2 × 70 мм.

Складываем их и получаем периметр эффективного охлаждения: П = Ш + 2 × В = 189 мм.

Теперь считаем максимальную метровую мощность ленты: Ммакс = П / 2,5 = 75,6 Вт.

Но если внутри той же полости профиля расположен ещё и блок питания, эту величину разумно уменьшить примерно вдвое, чтобы не перегревать уже не только ленту, но и сам блок. Тогда получаем: 37,8 Вт.

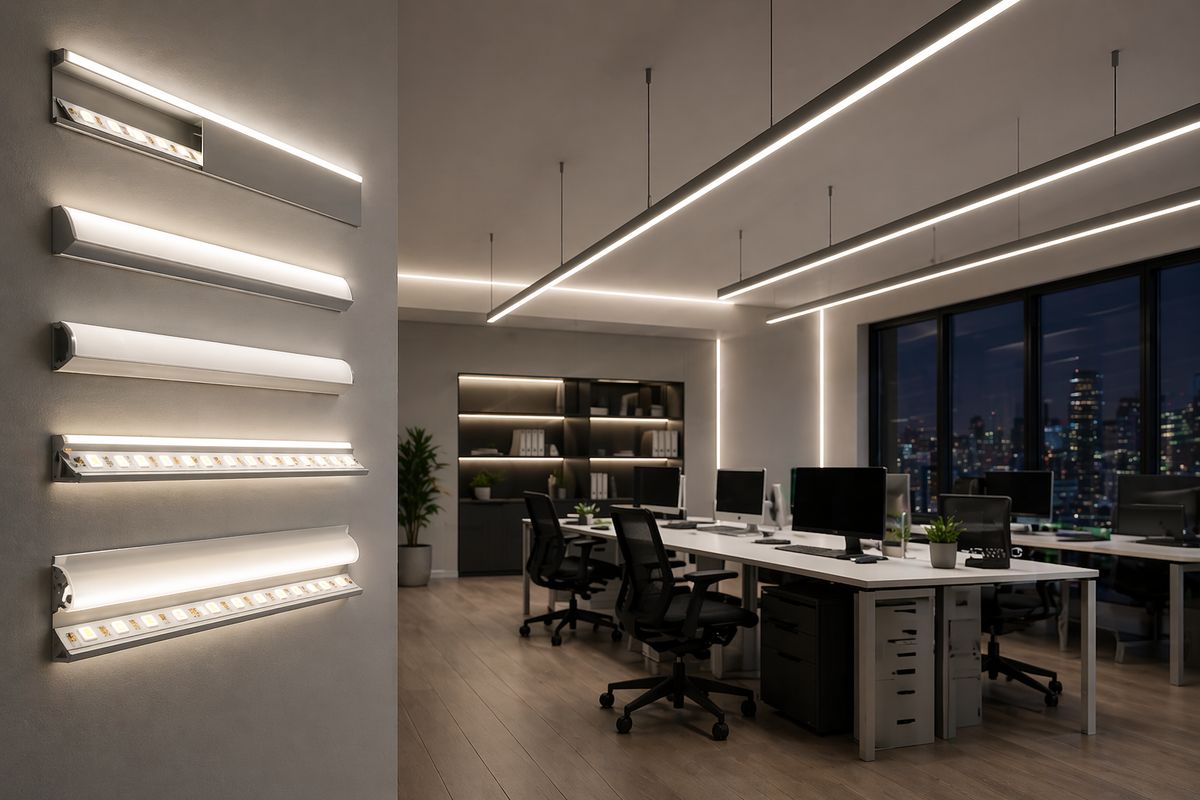

Профиль обычно комплектуется экраном-рассеивателем, торцевыми заглушками и крепежом. То есть по сути это уже готовый корпус будущего линейного светильника.

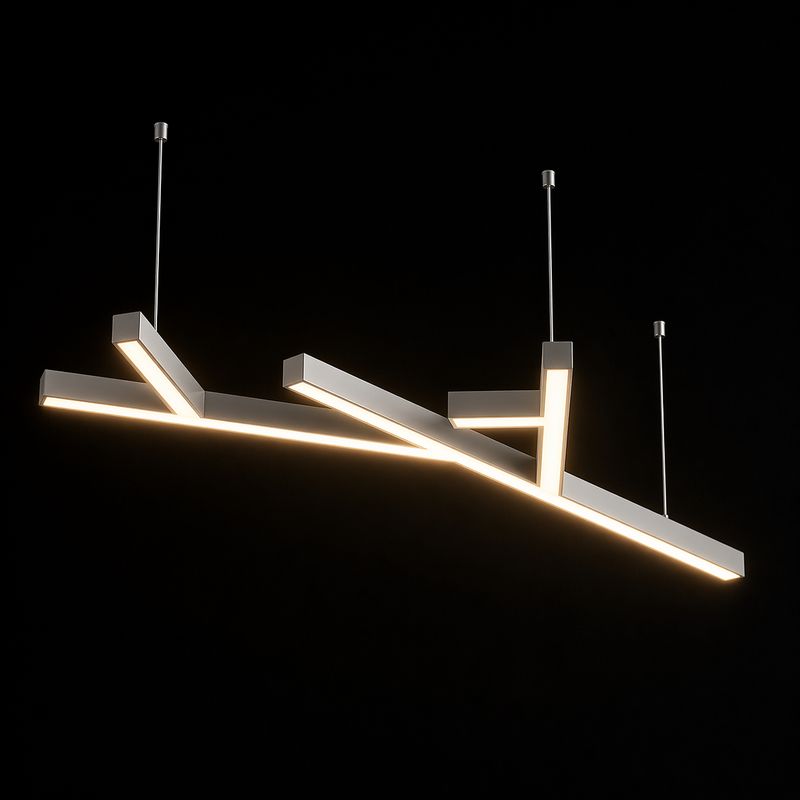

Остаётся подобрать саму ленту, блок питания и способ управления. При желании профиль можно резать под нужными углами и соединять между собой, получая светильники не только нужной длины, но и практически любой формы.
