Светодиодные модули. Устройство. Виды модулей. Монтаж и подключение
Светодиодные модули часто применяются там, где обычная лента уже не так удобна: в лайтбоксах, объёмных буквах и других рекламных конструкциях. По электрической логике они похожи на сегменты ленты, но конструктивно рассчитаны на более жёсткий монтаж и удобную установку в объёмных изделиях.
Содержание
- 1. Особенности и устройство светодиодных модулей
- 2. Монтаж и подключение светодиодных модулей
- 3. Вопросы для самопроверки
Особенности и устройство светодиодных модулей

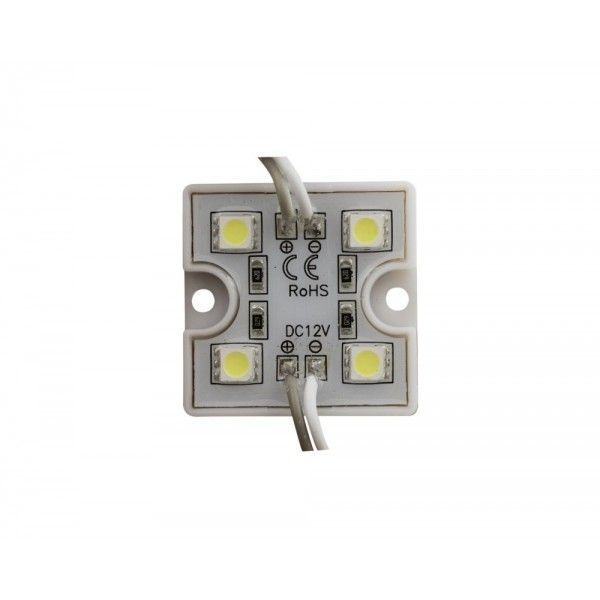

Светодиодный модуль — это компактный мини-светильник, в котором несколько светодиодов и резисторов собраны на одной плате и заключены в корпус. Чаще всего корпус уже имеет защиту от влаги, обычно уровня IP65.
По принципу работы и по схеме подключения модуль близок к отдельному сегменту светодиодной ленты. Как правило, такие модули рассчитаны на питание от 12 В.
В отличие от ленты, модуль изначально задуман как более самостоятельный элемент: его проще жёстко закрепить, выставить по месту и использовать в коробах, буквах и других объёмных конструкциях.
Монтаж и подключение светодиодных модулей
У модулей обычно есть не только клейкий слой, но и отверстия или ушки для жёсткого крепления винтами или саморезами. Это делает их более удобными для надёжного монтажа в рекламных конструкциях и коробах.
Соединяются модули между собой в связки, обычно по 20 штук, проводами длиной примерно 9–15 см. Но такие связки не стоит включать друг за другом длинной цепочкой.
Как и в случае со светодиодной лентой, для более равномерного свечения лучше использовать двухстороннее подключение каждой связки к питающим проводам.
Конструкция отдельного модуля

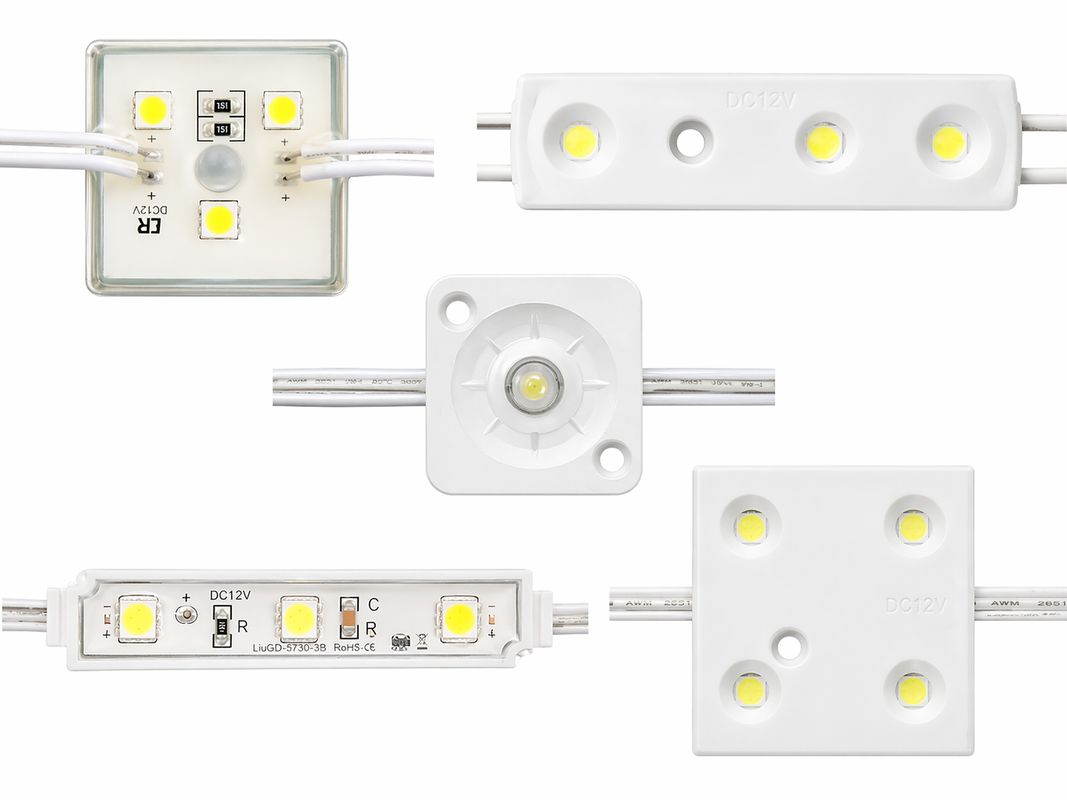

Модули отличаются количеством светодиодов, их типом, наличием линз и цветом свечения. Есть варианты для более широкой засветки и варианты для более направленного света.
Широкоугольные модули удобны там, где нужен максимально равномерный свет в неглубоком коробе.
Где модули применяются чаще всего

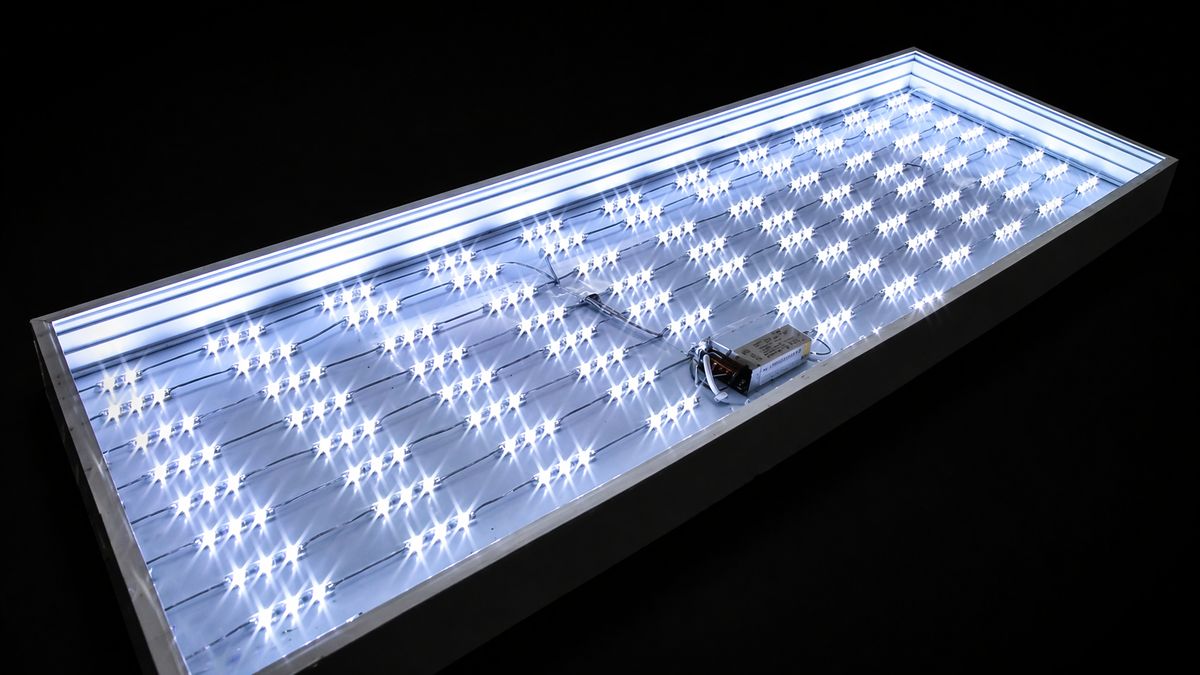

Основная область применения светодиодных модулей — это подсветка лайтбоксов, объёмных букв и других рекламных изделий.
За счёт формы, линз и удобного крепления они особенно хорошо подходят для задач, где нужно равномерно засветить внутренний объём конструкции, а не просто наклеить ленту на профиль.
Управлять яркостью модулей можно теми же ШИМ-диммерами, что и лентой.
Если модули RGB, то их цвет и яркость регулируются при помощи обычного ШИМ-контроллера для светодиодной ленты.
Вопросы для самопроверки
1. Можно ли подключить 500 модулей друг за другом?
Показать ответ
2. Как управлять яркостью и цветом свечения модулей?
