Управление светом. Датчики SR. Виды и особенности работы
Датчики — это удобная альтернатива обычным выключателям и диммерам, когда хочется скрыть органы управления или автоматизировать включение света. По сути, такой модуль совмещает сам сенсор и исполнительную часть — выключатель или диммер.
Содержание
- 1. Инфракрасные датчики
- 2. Сенсорные датчики
- 3. Датчики движения
- 4. Мини-диммеры
- 5. Вопросы для самопроверки
В ассортименте SR есть несколько типов датчиков, и они различаются не только формой, но и принципом работы. Одни реагируют на отражённый инфракрасный сигнал, другие — на прикосновение, третьи — на движение в зоне видимости.
Поэтому подбирать датчик нужно не по внешнему виду, а по сценарию использования: шкаф, профиль, дверь, проходная зона, скрытое касание металла или автоматическое включение света при движении.

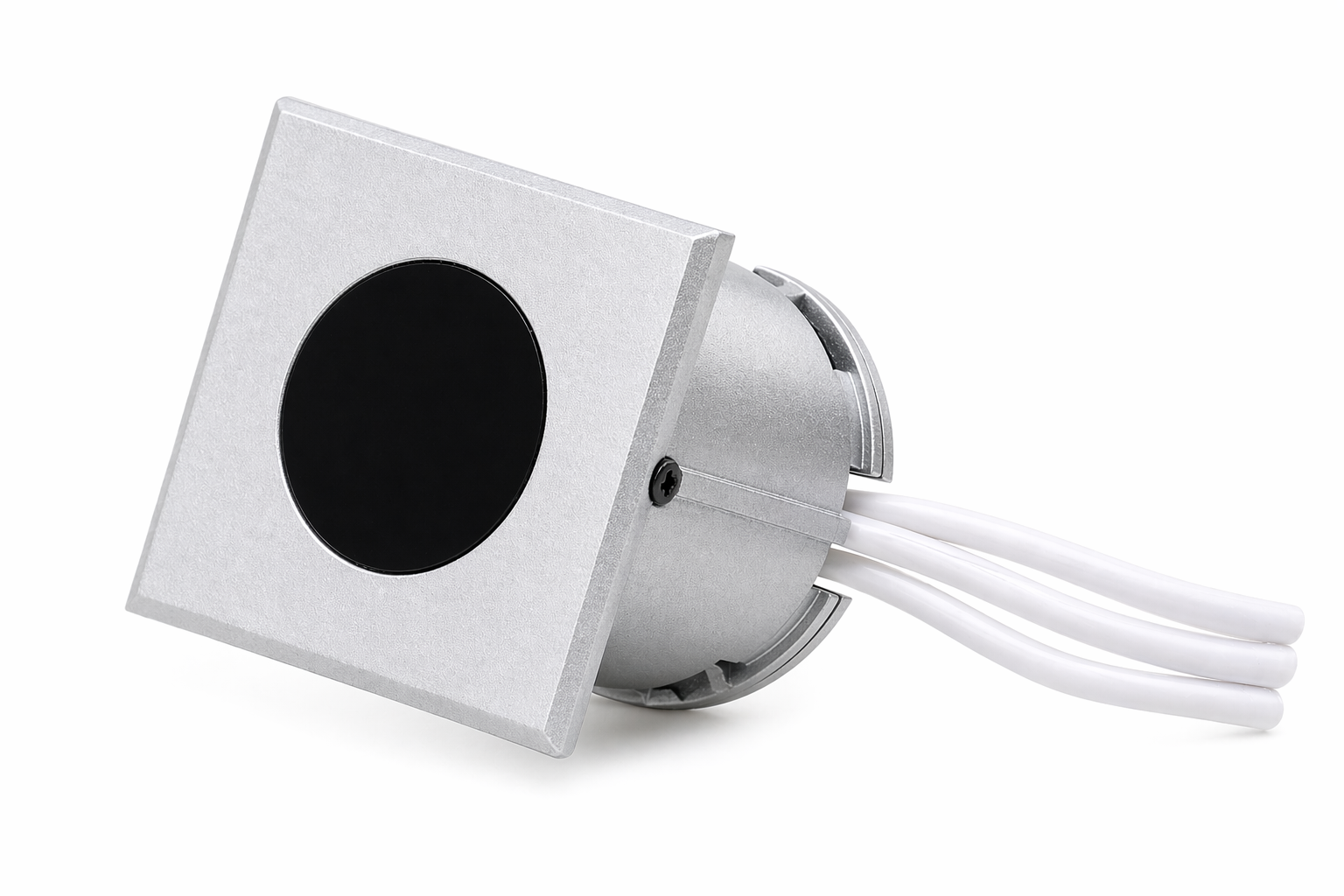

Инфракрасные датчики
Инфракрасные датчики посылают инфракрасный свет и анализируют его отражение. Обычно они реагируют на предметы на расстоянии до 5 см.
Внешне такие датчики могут быть очень похожи друг на друга, но отличаться по рабочему напряжению и по логике работы.
«Взмах руки» — выключатель
Позволяет включать и выключать свет простым движением руки перед датчиком. Первое срабатывание включает свет, второе — выключает. Бывают версии для 220В и для 12–36В.
«Взмах руки» — диммер
Работает так же, но если задержать руку перед датчиком, можно менять яркость вверх или вниз. Обычно такие версии встречаются только в низковольтном исполнении.
«Открытие двери»
Устанавливается в косяке или рядом с дверью. Пока датчик «видит» закрытую дверь — свет выключен. Когда дверь открывается и объект исчезает из зоны контроля — свет включается. Особенно удобно для шкафов и ниш.
Сенсорные датчики
Сенсорные датчики реагируют на изменение электрической ёмкости при прикосновении. Именно поэтому они удобны там, где нужен скрытый, аккуратный и современный сценарий управления светом.

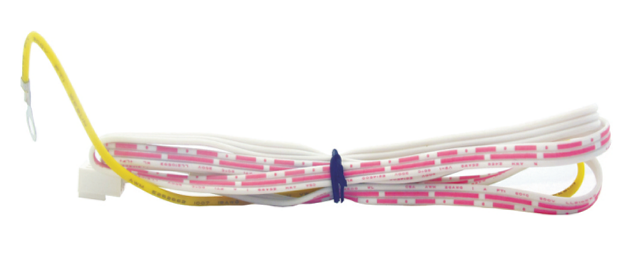

Metaltouch
В роли сенсора выступает любая металлическая поверхность. Короткое касание — ВКЛ/ВЫКЛ, длинное — диммирование. Такие модели встречаются только в низковольтном варианте.

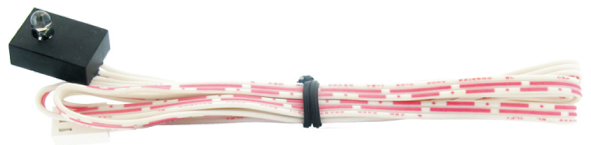

LEDball
Здесь датчиком является светодиод, реагирующий на прикосновение. Короткое касание — включение и выключение, длинное — регулировка яркости. В версии выключателя бывают и высоковольтные, и низковольтные исполнения.

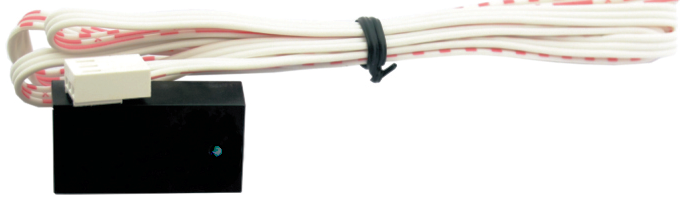

I-touch
Реагирует на прикосновение к самому датчику. Логика та же: короткое касание — ВКЛ/ВЫКЛ, длинное — диммирование. Обычно такие модели встречаются в низковольтном исполнении.
Датчики движения
Датчики движения реагируют на активность в зоне контроля, но делают это разными способами. Поэтому и сценарии применения у них различаются.

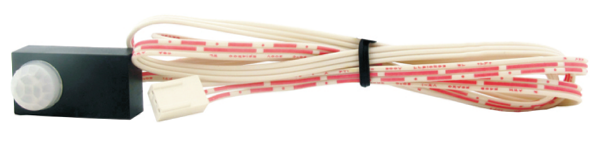

PIR-motion
Это инфракрасный датчик движения. Он видит движение тёплых объектов — людей и животных. Зона видимости около 3 метров, задержка выключения примерно 45 секунд. Обычно эти параметры фиксированные и не регулируются.

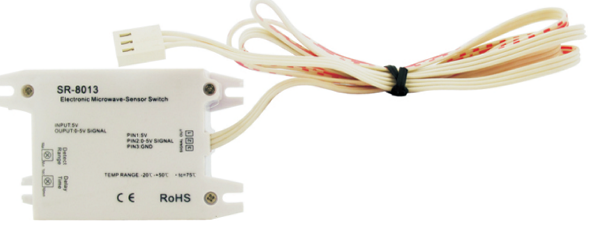

MicroWave
Микроволновый датчик движения посылает радиосигнал и анализирует его отражение. При изменении отраженного сигнала происходит срабатывание. У него можно настраивать зону чувствительности до 20 м и задержку выключения до 10 минут.
Мини-диммеры

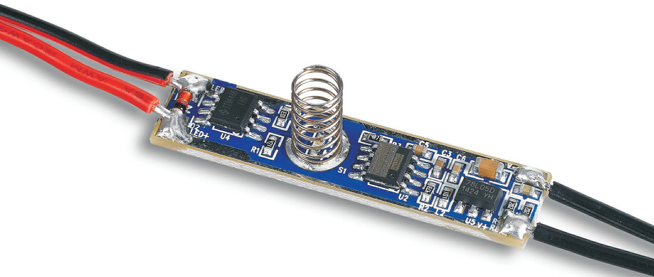

Мини-диммеры — это компактные решения для скрытого управления светом. В этой группе стоит отдельно выделить модель 2901S.
Этот диммер реагирует на прикосновение сквозь экран-рассеиватель профиля. Это особенно удобно в линейных светильниках, где не хочется выводить отдельную кнопку или делать заметный внешний орган управления.
Принцип работы стандартный: короткое нажатие — ВКЛ/ВЫКЛ, длинное — диммирование.
Что важно запомнить
Вопросы для самопроверки
1. На что реагируют инфракрасные датчики?
Показать ответ
2. Какой принцип управления у touch-диммеров?
Показать ответ
3. У какого датчика движения настраивается зона охвата и задержка выключения?
Показать ответ
