Управление светом. 0-10В, DMX, DALI

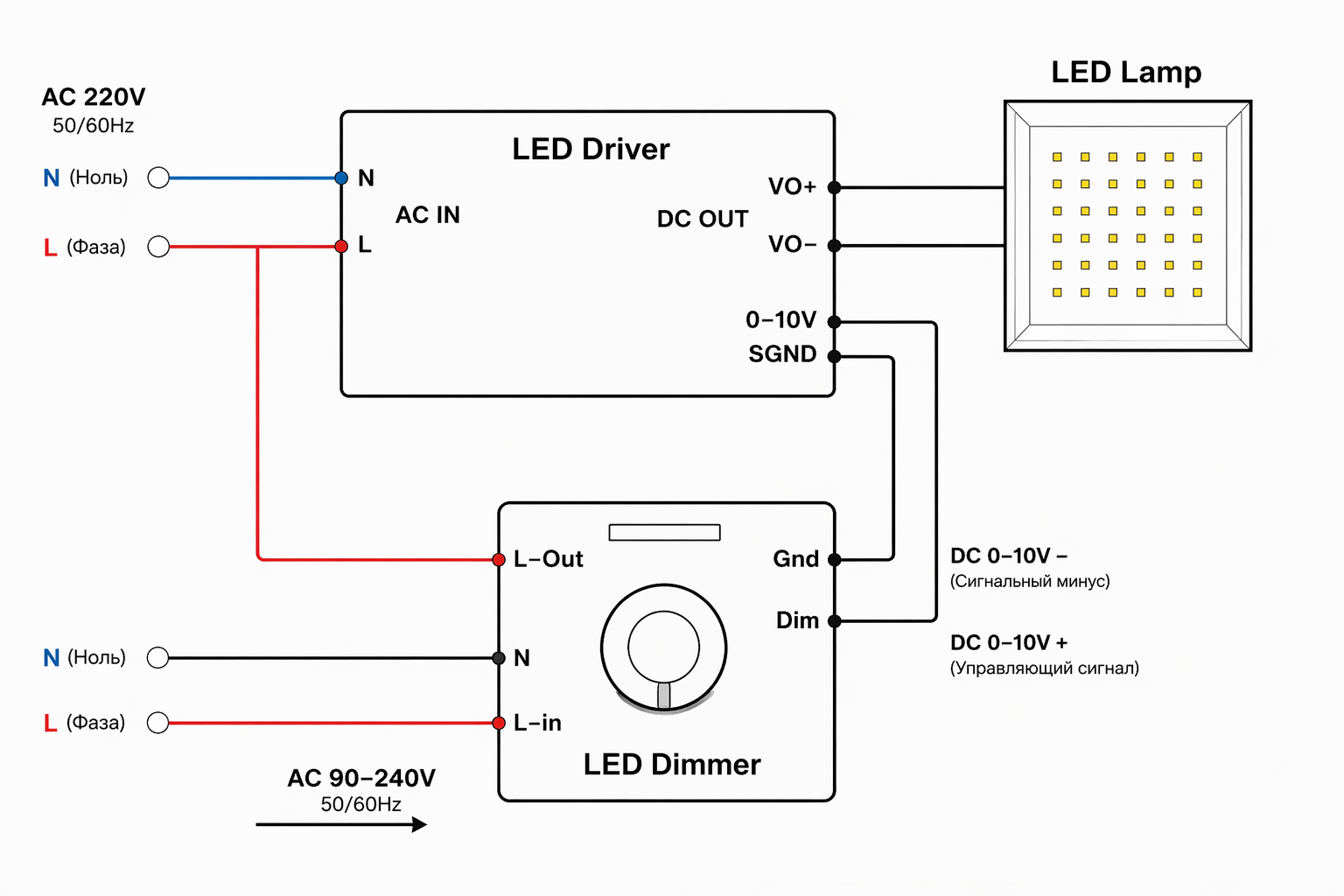

0-10В — это один из самых ранних аналоговых стандартов управления светом. Логика у него простая: диммер выдает на сигнальные клеммы аналоговое напряжение от 0 до 10 В, а исполнительное устройство по этому напряжению понимает, какую яркость нужно установить.

Например, блоки питания серии LumkerRC имеют клеммы DIM+ и DIM-. Именно на них и подается управляющий сигнал 0-10В. В зависимости от величины этого сигнала блок устанавливает яркость от 0 до 100%.

Стандарт простой и понятный, но по возможностям он заметно уступает современным цифровым системам.

DMX512 — это цифровой стандарт управления освещением, рассчитанный на большое количество каналов. По одной линии связи он позволяет управлять одновременно 512 каналами, а одно устройство может занимать один, несколько или даже несколько десятков каналов.

Один канал передает только один параметр. Например, яркость красного канала RGB-прожектора. Поэтому RGB-источник света обычно занимает минимум три канала, а более сложные приборы — заметно больше.

Именно поэтому DMX хорошо подходит для сценического, архитектурного и эффектного декоративного освещения: клубов, ресторанов, концертных площадок, фасадной подсветки.

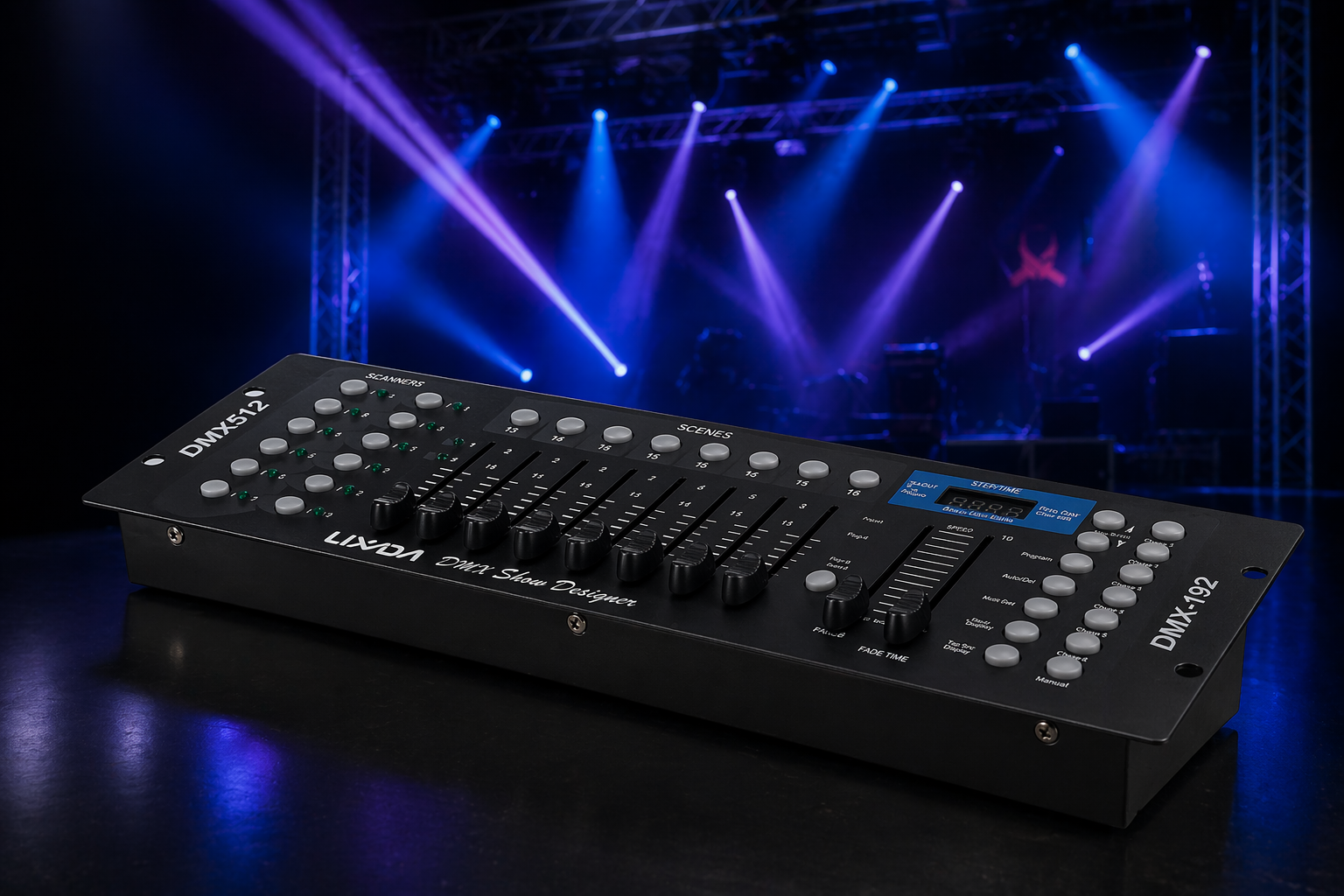

В системе DMX есть ведущие устройства — контроллеры, пульты, панели, и ведомые — декодеры и исполнительные устройства. Соединение между ними обычно выполняется трехпроводным кабелем.

Для сигнала DMX подходит экранированный кабель с одной или двумя витыми парами и волновым сопротивлением 120 Ом, соответствующий стандарту EIA485. На небольших бытовых расстояниях иногда используют и обычный трехжильный кабель, но это уже упрощение, а не нормальный эталон.

Если к одному DMX-контроллеру подключать RGB-источники света, то на 512 каналов получается до 170 независимых RGB-групп, потому что каждая группа занимает 3 канала.

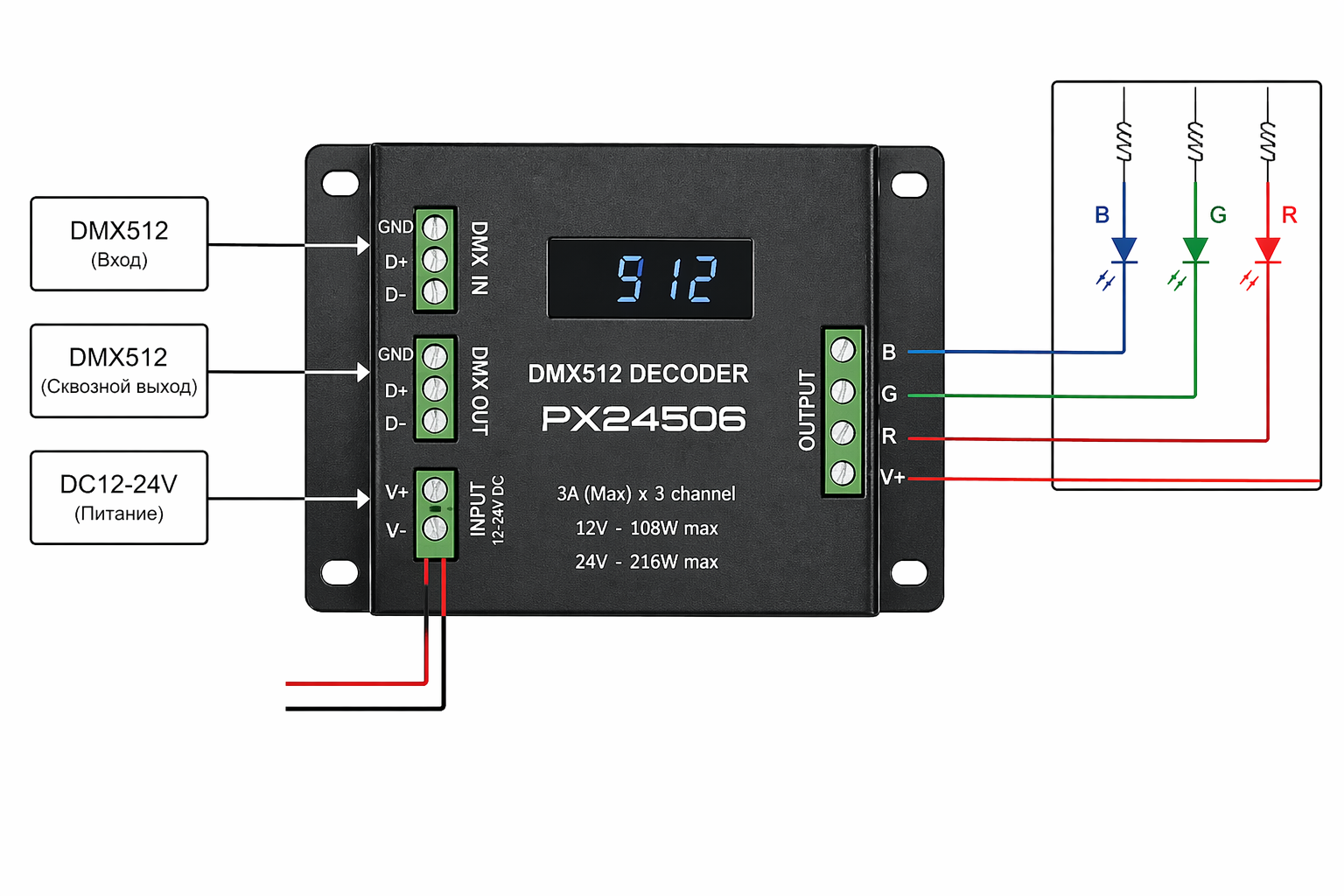

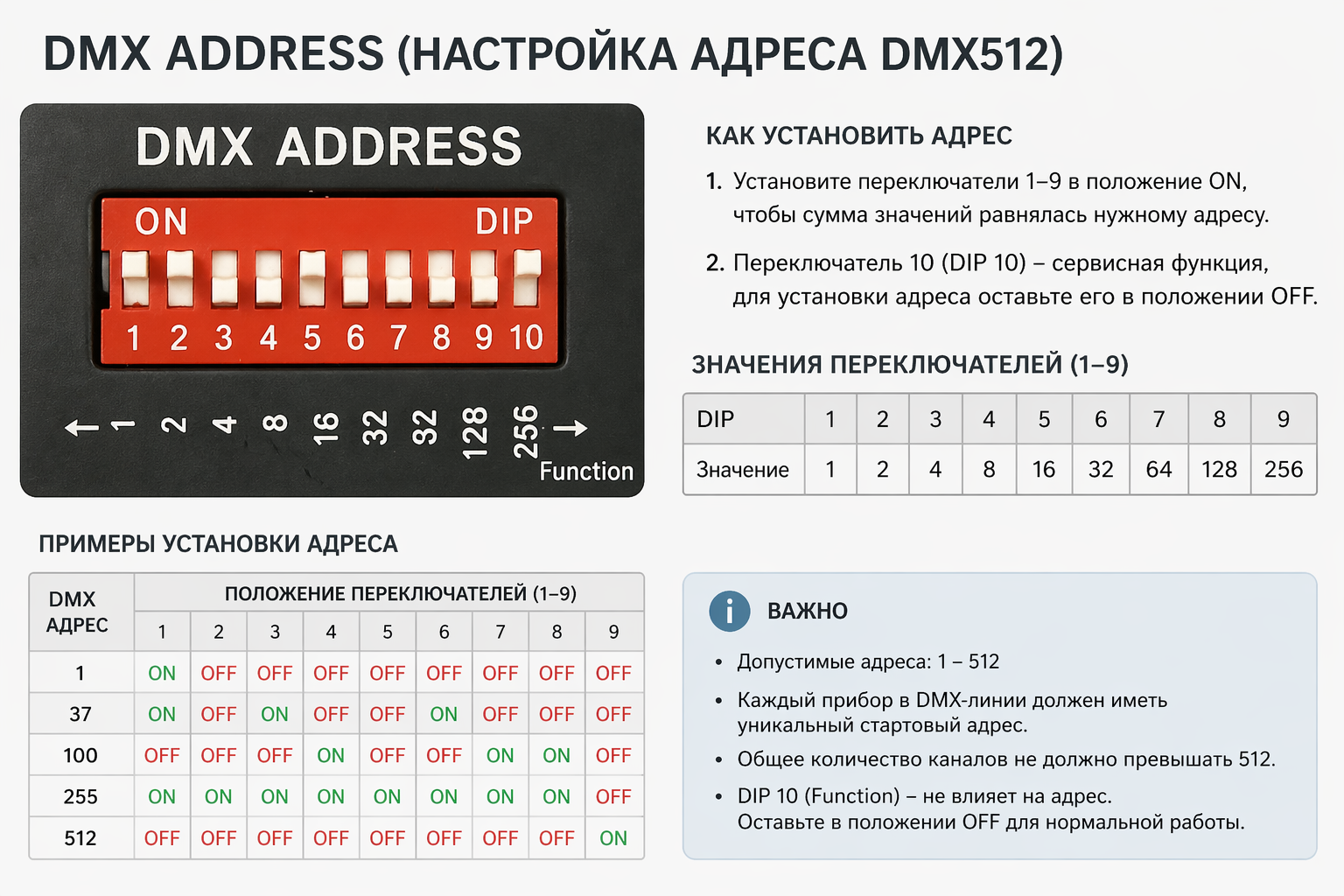

DMX-декодеры преобразуют цифровой сигнал контроллера в сигнал, понятный лентам и другим RGB-устройствам. Каждый декодер имеет свой адрес, который задается программатором или вручную.

Между двумя декодерами допустимо расстояние до 100 м. Если расстояние больше, в линию добавляют DMX-усилители и ставят их примерно через каждые 100 м.

В ассортименте встречаются DMX-ST — четырехканальный декодер, и DMX-AMP — усилитель DMX-сигнала.

DALI — это цифровой протокол управления светом с адресацией. В отличие от простого аналогового 0-10В, он позволяет устройствам не просто получать уровень яркости, а полноценно обмениваться командами и состояниями по шине.

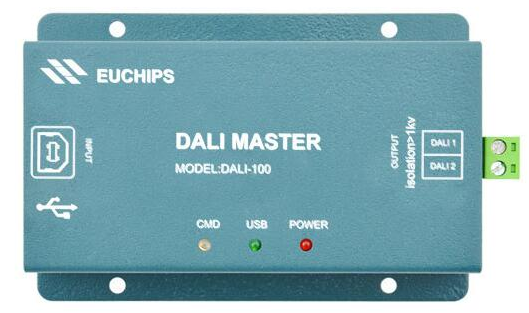

DALI-контроллеры могут отправлять команды конкретному прибору, группе приборов или всей линии сразу, а также получать от устройств диагностическую информацию. Благодаря этому DALI стал очень удобным решением для управления бытовым, офисным и коммерческим освещением.

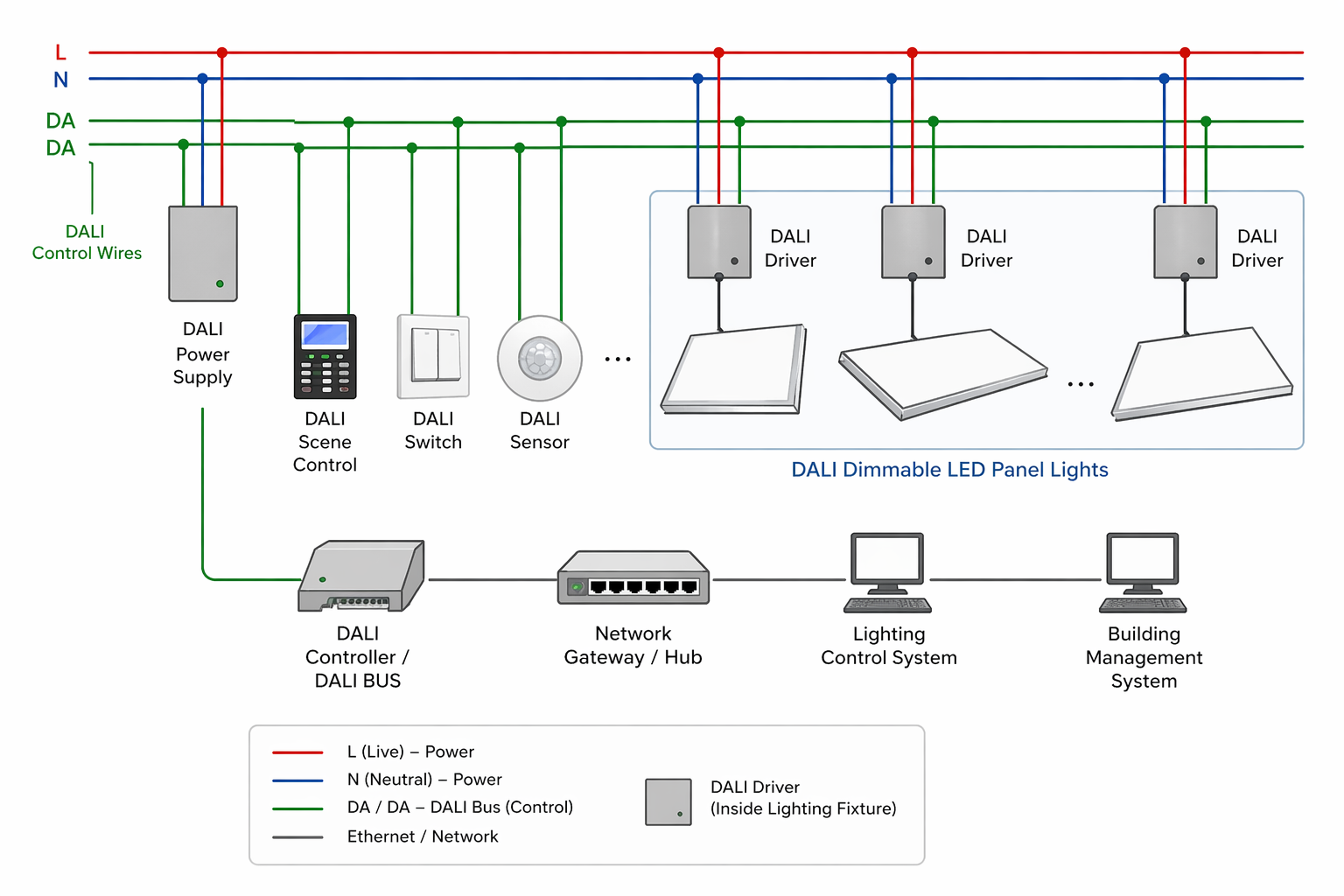

В одной автономной DALI-линии может работать до 64 подчиненных устройств. При необходимости систему можно расширять через роутеры и шлюзы, включая её в более крупные комплексы управления зданием.

На физическом уровне DALI — это двухпроводная шина. Ее можно прокладывать рядом с силовыми линиями, а иногда и внутри одного кабеля с ними. Полярность соблюдать не нужно, что упрощает монтаж.

Рабочее напряжение шины обычно около 16 В, допустимый ток — до 250 мА. Максимальная длина зависит от падения напряжения вдоль линии. Для кабеля 1,5 мм² она может достигать 300 м, для 0,75 мм² — примерно 100–150 м, для 0,5 мм² — до 100 м.

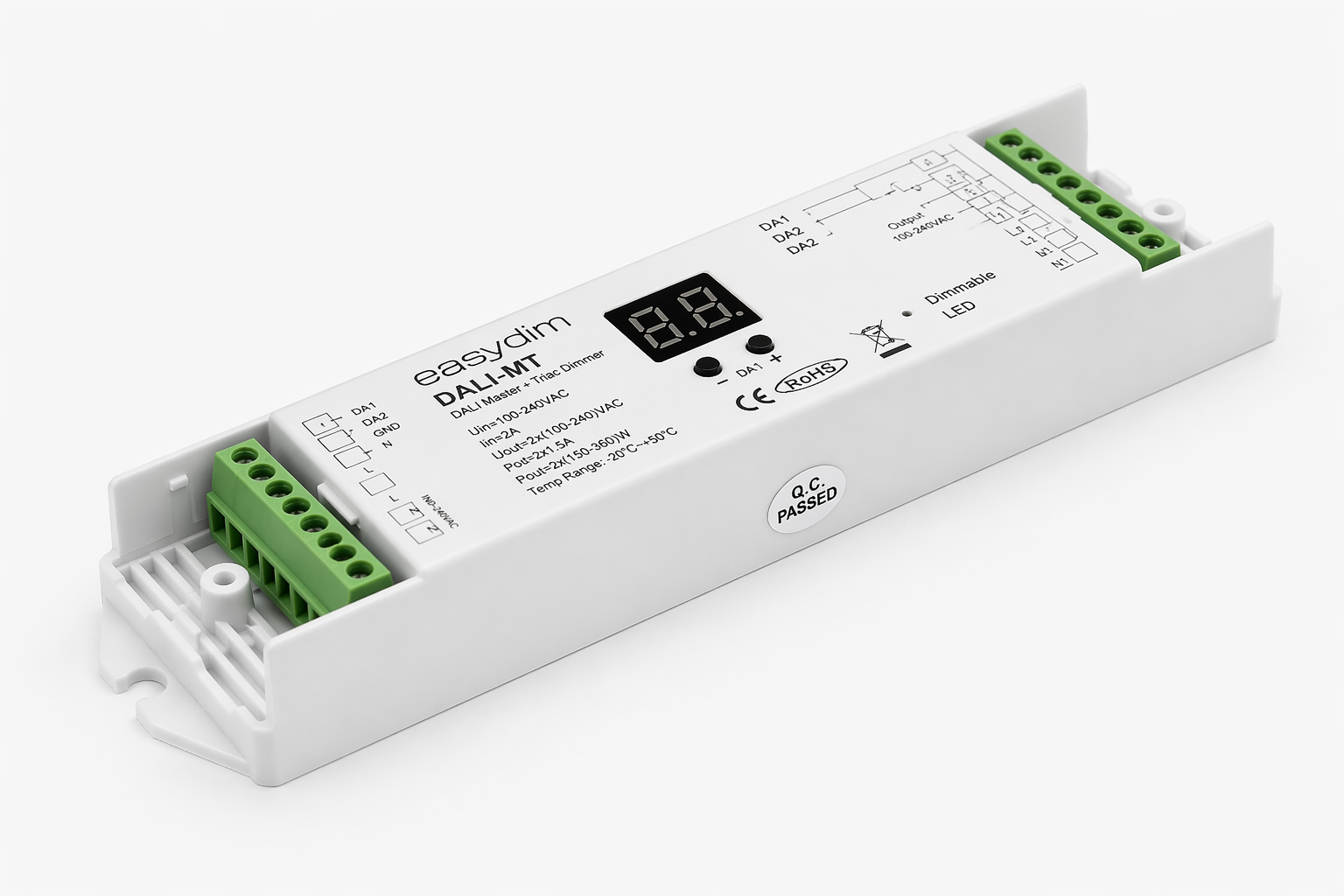

В DALI есть ведущие устройства — контроллеры, и ведомые — драйверы, балласты и декодеры. При этом сеть может быть мультимастерной: несколько контроллеров могут работать в одной системе.

Для управления в DALI используются три типа адресации: широковещательная, групповая и индивидуальная. Поэтому команды могут выглядеть как «все устройства — сцена 1», «группа 1 — 100%» или «прибор 33 — 30%».

Устройства хранят свои настройки в энергонезависимой памяти: адрес, принадлежность к группам, сценные уровни и другие параметры. Именно поэтому DALI считается удобной децентрализованной шиной.

В ассортименте есть два DALI-декодера: DALI-MINI и DALI-ST.
