Основы светотехники Урок 5c

Мощность светодиодной ленты, потери в проводниках, двухстороннее подключение

У светодиодной ленты есть номинальная мощность, но в реальной установке фактическое потребление и яркость почти всегда немного отличаются. Причина в потерях на дорожках самой ленты и в питающих проводах. Поэтому здесь важно понимать не только цифру в каталоге, но и то, как ленту правильно подключать.

Содержание

  1. 1. Номинальная мощность ленты. Что это?
  2. 2. Почему реальная мощность ниже?
  3. 3. Для чего подключать ленту с двух сторон
  4. 4. Вопросы для самопроверки

Номинальная мощность ленты. Что это?

Номинальная мощность светодиодной ленты считается как суммарная номинальная мощность всех светодиодов на одном метре ленты.

Например, если один метр ленты 14,4 Вт содержит 60 светодиодов SMD5050 мощностью 0,24 Вт каждый, то получаем: 0,24 × 60 = 14,4 Вт.

Это общепринятое обозначение, которое используют производители ленты. Оно удобно для классификации ассортимента и помогает покупателю быстро понять, к какой группе по мощности относится конкретная лента.

Почему реальная мощность ниже?

Реальная мощность ленты почти всегда оказывается немного ниже номинальной, и это нормально. Номинал — это удобная расчётная величина, а в реальной системе появляются дополнительные потери.

Для увеличения срока службы ток через светодиоды обычно выбирают с запасом, поэтому фактическая мощность уже изначально будет чуть ниже номинальной.

Реальная мощность
Реальная мощность

Основные причины, по которым реальная мощность ниже:

Токопроводящие дорожки ленты имеют сопротивление, и на них теряется часть напряжения.
От сегмента к сегменту напряжение постепенно падает, поэтому начало ленты светит ярче, чем конец.
Чем длиннее участок ленты, тем заметнее разница между номинальной и фактической мощностью.
Чем выше мощность ленты, тем сильнее проявляются потери в дорожках.
У эконом-лент с тонкими дорожками отклонение может быть особенно заметным.
Потери добавляет и питающий кабель: чем он длиннее и тоньше, тем меньше напряжение доходит до ленты.

Поэтому один метр ленты ещё может быть довольно близок к номиналу, а длинная катушка уже будет заметно отличаться по фактическому потреблению и яркости.

Для чего подключать ленту с двух сторон

Из-за потерь в проводниках самой ленты подключать катушки друг за другом не рекомендуется. В такой схеме первая лента перегружается по дорожкам, а последняя начинает светить заметно слабее.

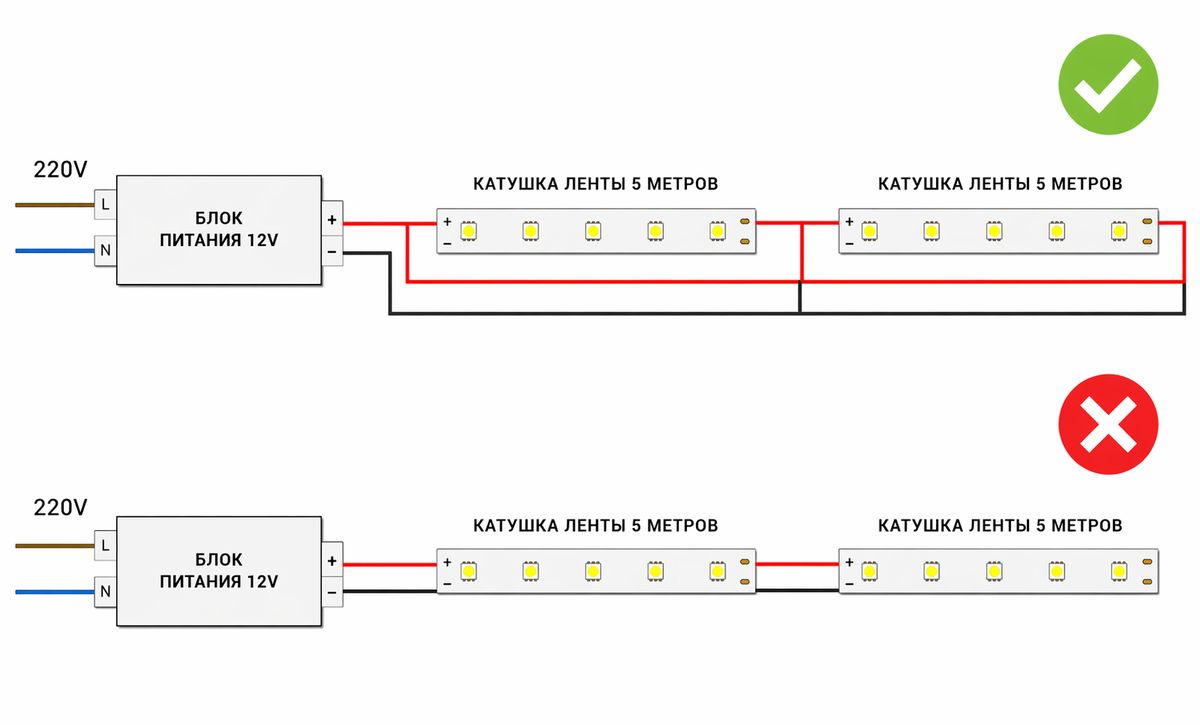

Правильное подключение ленты

Чтобы мощность ленты была ближе к номинальной и распределялась по длине более равномерно, каждый участок ленты рекомендуется подключать с двух сторон.

Это помогает уменьшить падение напряжения по длине и убрать заметный градиент яркости, когда начало ленты светит ярче, чем конец.

Что важно запомнить

Номинальная мощность — это расчётная величина по сумме мощностей светодиодов
Реальная мощность ниже из-за потерь в дорожках и проводах
Чем длиннее и мощнее лента, тем заметнее отклонение
Двухстороннее подключение выравнивает яркость по длине

Теги

#траблшутинг #подключение_ленты

Вопросы для самопроверки

1. Что такое номинальная мощность ленты? Как она получается?

Показать ответ
Это расчётная мощность, полученная как сумма номинальных мощностей всех светодиодов на одном метре ленты. Например, если на метре 60 светодиодов по 0,24 Вт, то номинальная мощность будет 14,4 Вт.

2. Где потери больше, в 0,5 м ленты или в 3 м?

Показать ответ
В 3 м ленты. Чем длиннее участок, тем больше суммарное сопротивление дорожек и тем заметнее падение напряжения и потери мощности.

3. Зачем подключать ленту с двух сторон?

Показать ответ
Чтобы уменьшить падение напряжения по длине ленты, сделать её яркость более равномерной и приблизить фактическую мощность к номинальной.
