Управление светом. Традиционные системы. Выключатели и диммеры
Самый привычный способ управления светом — механический. Выключатель просто размыкает или замыкает цепь, а диммер уже позволяет не только включать и выключать свет, но и менять его яркость. Эти решения знакомы всем, но и у них есть свои особенности и ограничения.
Содержание
- 1. Выключатели
- 2. Какие бывают выключатели
- 3. Диммер
- 4. Вопросы для самопроверки
Выключатели
В квартире, офисе, гараже и почти любом помещении именно выключатель остаётся самым привычным способом управления освещением. Это простая схема: питание светильника либо подаётся, либо нет.
Выключатель подключается в разрыв фазного провода перед светильником и механически прерывает или замыкает цепь. За счёт этого он и остаётся таким понятным и надёжным способом управления.
В быту чаще всего используют клавишные выключатели, поэтому дальше имеет смысл говорить именно о них.
Какие бывают выключатели

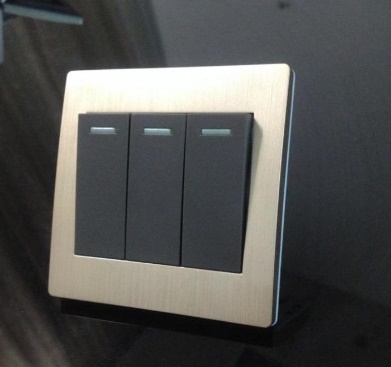

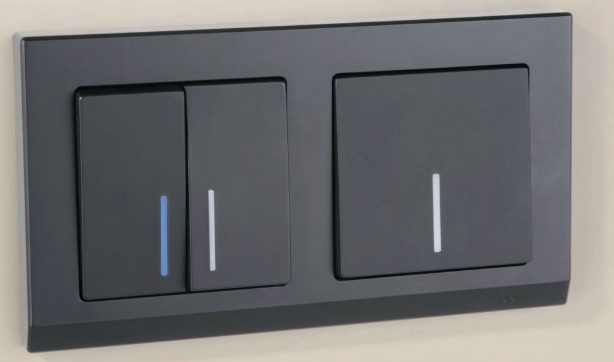

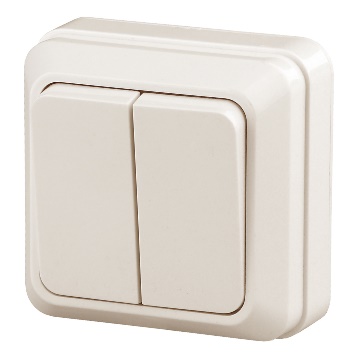

По количеству зон управления выключатели бывают одно-, двух- и трёхклавишные. Это просто означает, сколько отдельных групп света можно включать независимо.
По принципу работы они делятся на:

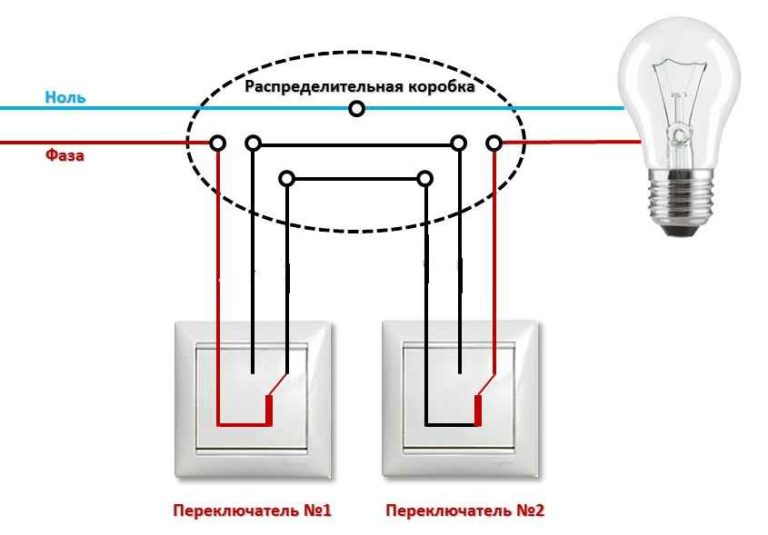

Если взять два проходных выключателя и добавить между ними перекрестные, можно управлять одной зоной освещения из нескольких точек. Это особенно полезно в длинных коридорах, на лестницах и в проходных помещениях.
У проводных выключателей есть и очевидный недостаток: под них нужно штробить стены и тянуть проводку. А в схемах с проходными и перекрестными выключателями проводов становится ещё больше. Поэтому перенос выключателя в новое место почти всегда означает полноценный ремонт.

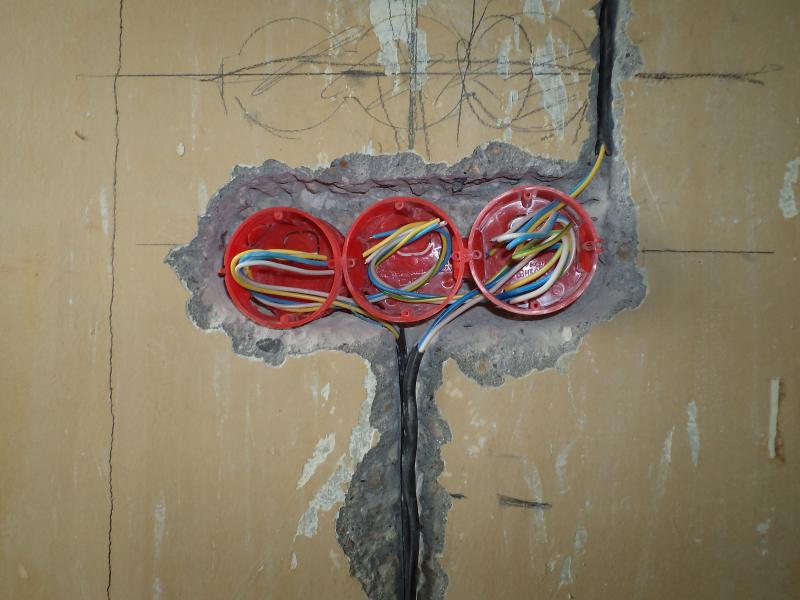

Монтаж выключателей
Чем сложнее логика проводного управления, тем больше проводов и тем менее гибкой становится система после завершения ремонта.

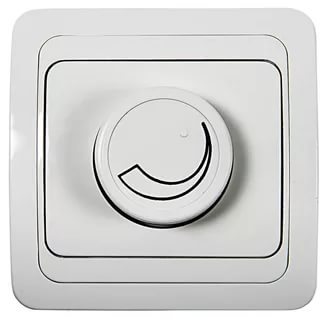

Диммер
Диммер — это альтернатива обычному выключателю, которая позволяет не только включать и выключать свет, но и менять яркость.

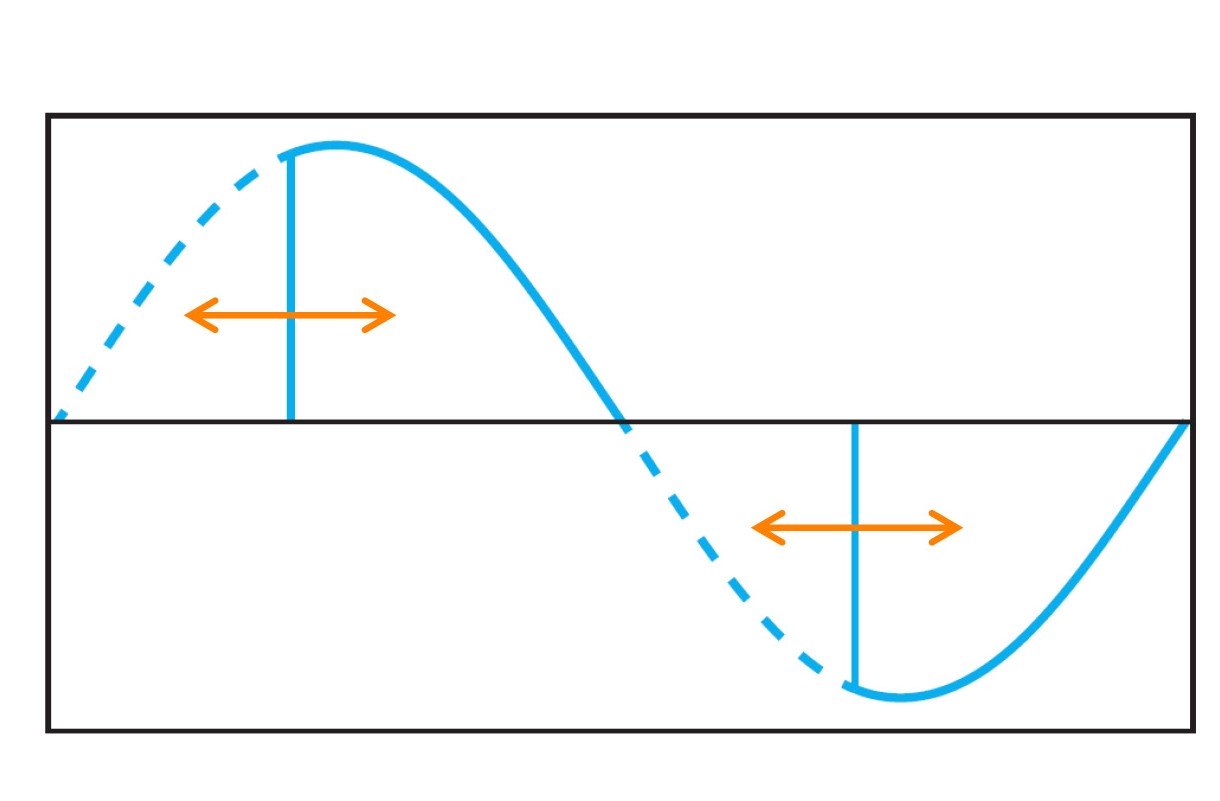

Подключается он так же — в разрыв фазного провода. Работает по принципу среза части синусоиды сетевого напряжения. Но для такой схемы сами светильники должны поддерживать диммирование.
Полноценный проходной диммер почти не встречается, потому что реализация такой схемы заметно сложнее, чем у обычных проходных выключателей. Поэтому управлять яркостью света из нескольких точек обычными диммерами не получится.
На практике можно лишь собрать комбинированную схему: один диммер и система проходных выключателей, но это уже компромисс, а не полноценное многоточечное диммирование.

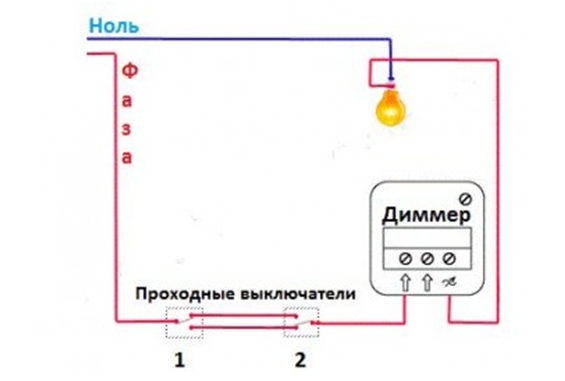

Схема освещения с традиционным управлением
Такая схема хорошо показывает главное ограничение традиционной проводной логики: чем сложнее сценарий, тем сложнее и сама проводка.
Что важно запомнить
Вопросы для самопроверки
1. В чем особенность проходных выключателей?
Показать ответ
2. Как сделать проходной диммер?
