Подключение и монтаж светодиодной ленты. Подбор блока питания
Светодиодная лента кажется простым продуктом, но на практике большинство проблем возникает не из-за самой ленты, а из-за неправильного монтажа, плохого охлаждения, неудачного подключения и неверно подобранного блока питания.
Содержание
- 1. Как монтировать ленту
- 2. Как подключить ленту
- 3. Как питать ленту
- 4. Вопросы для самопроверки
Как монтировать ленту

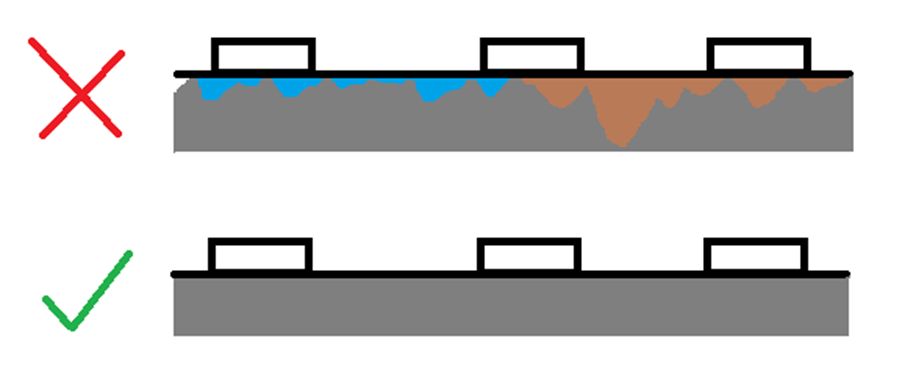

Светодиодная лента удобна тем, что может изгибаться, разрезаться на короткие участки и соединяться в нужную конфигурацию. Но монтаж всё равно требует аккуратности: клейкий слой — не замена нормальной подготовке поверхности.
Чтобы лента держалась надёжно и работала долго, соблюдай несколько базовых правил.
Лента служит дольше, если у неё есть нормальное охлаждение. Поэтому её рекомендуется устанавливать на алюминиевую полосу или в профиль.
Для грубой оценки ширины алюминиевой полосы можно разделить метровую мощность ленты на 4. Для профиля ориентир похожий: работает его ширина плюс две высоты.
При монтаже обращайся с лентой аккуратно: не перегибай места, где стоят светодиоды и резисторы. Иначе можно повредить сегмент и получить локальный отказ.
Как подключить ленту
Ленту можно подключать через специальные коннекторы или пайкой. Коннекторы быстрее в монтаже, но пайка обычно надёжнее, особенно если соединение должно долго работать без обслуживания.
Ещё один важный момент: длинные участки не стоит включать каскадом, катушка за катушкой. Правильная схема питания нужна не только для яркости, но и для безопасности дорожек.
Подключение с правильной разводкой питания помогает избежать перегрева дорожек и заметного падения яркости к концу ленты.

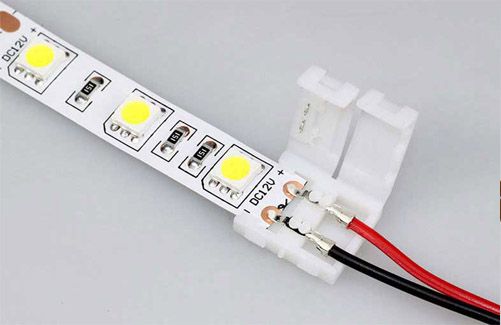

Соединение проводов, клемм и ленты
На практике чаще всего приходится подключать ленту к питающим проводам или к соединительным элементам. Здесь критичны чистый контакт, нормальная механическая фиксация и отсутствие лишнего переходного сопротивления.
Если есть возможность паять аккуратно — это обычно лучший вариант. Если нужен быстрый сервисный монтаж — можно использовать качественные коннекторы.

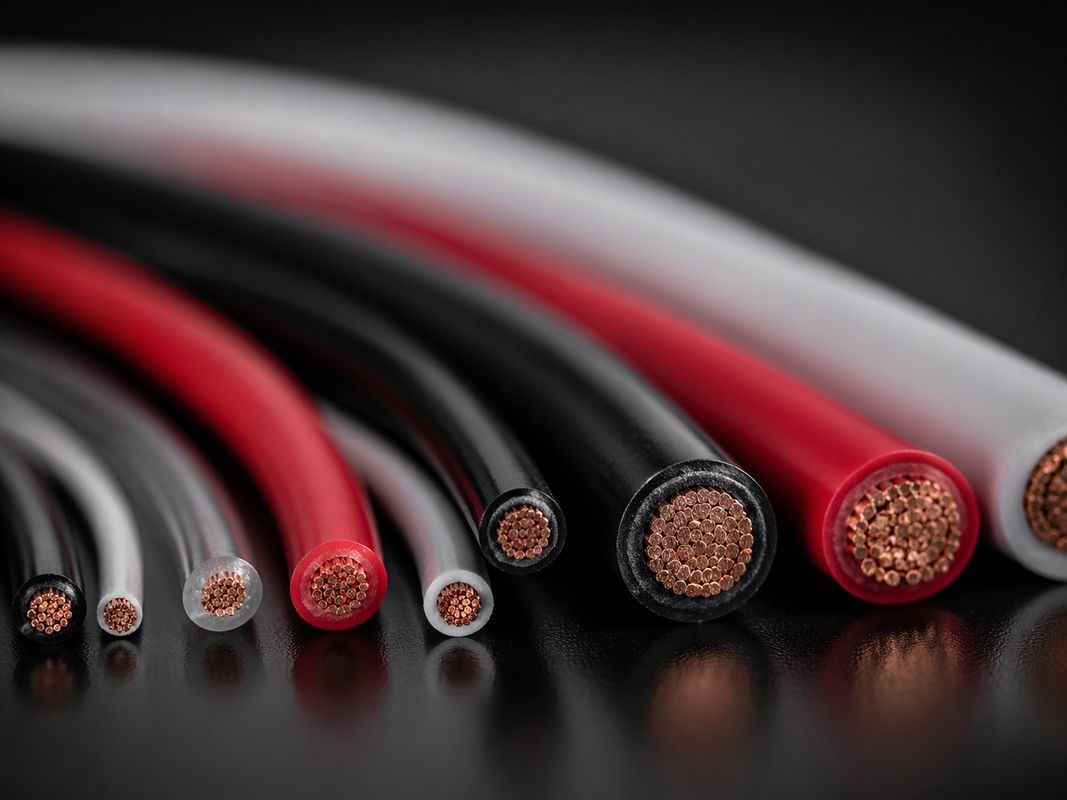

Подбор сечения проводов
Провода для подключения ленты стоит подбирать из расчёта не менее 1 мм² на каждые 10 А потребляемого тока.
Например, для питания 5 метров 12-вольтовой ленты 14,4 Вт/м получаем ток: 14,4 × 5 / 12 = 6 А. Для такого тока провод 0,75 мм² уже допустим, а 0,5 мм² — на грани и для нормального монтажа лучше не использовать.
Как питать ленту
Блок питания для ленты обычно подбирают с запасом около 20% по мощности.
Например, для катушки 5 м ленты 14,4 Вт/м нужна мощность: 14,4 × 5 = 72 Вт. С запасом 20% получаем: 72 × 1,2 = 86,4 Вт. Значит, блок питания на 100 Вт будет нормальным выбором.
Если блок питания планируется ставить в тесном, невентилируемом или жарком месте, запас лучше увеличивать до 40%.
Вопросы для самопроверки
1. Как уберечь ленту от отклеивания со временем?
Показать ответ
2. Какой ширины должна быть алюминиевая полоса для охлаждения ленты 12 Вт/м?
Показать ответ
3. Какой блок питания нужен для питания 20 м ленты 4,8 Вт/м?
