Диммирование. Диммируемые драйверы
Диммирование — это регулировка яркости света. Для лампы накаливания это работает довольно просто, а вот со светодиодными светильниками всё сложнее: здесь уже в игру вступает драйвер, и именно он решает, сможет ли светильник нормально работать с диммером.
Содержание
- 1. Особенности диммирования светодиодных светильников
- 2. Типы Phase-cut диммеров
- 3. Вопросы для самопроверки
Как работает обычный диммер
Самый простой способ диммирования светильников в сети переменного тока — это тиристорный или симисторный диммер типа TRIAC, он же Phase-cut диммер.
Обычно это устройство с поворотной рукояткой, которое устанавливается в разрыв цепи вместо обычного выключателя. Он не «делает напряжение другим» плавно, а фактически отрезает часть синусоиды сетевого напряжения. В результате среднее эффективное напряжение на нагрузке снижается, и свет становится тусклее.

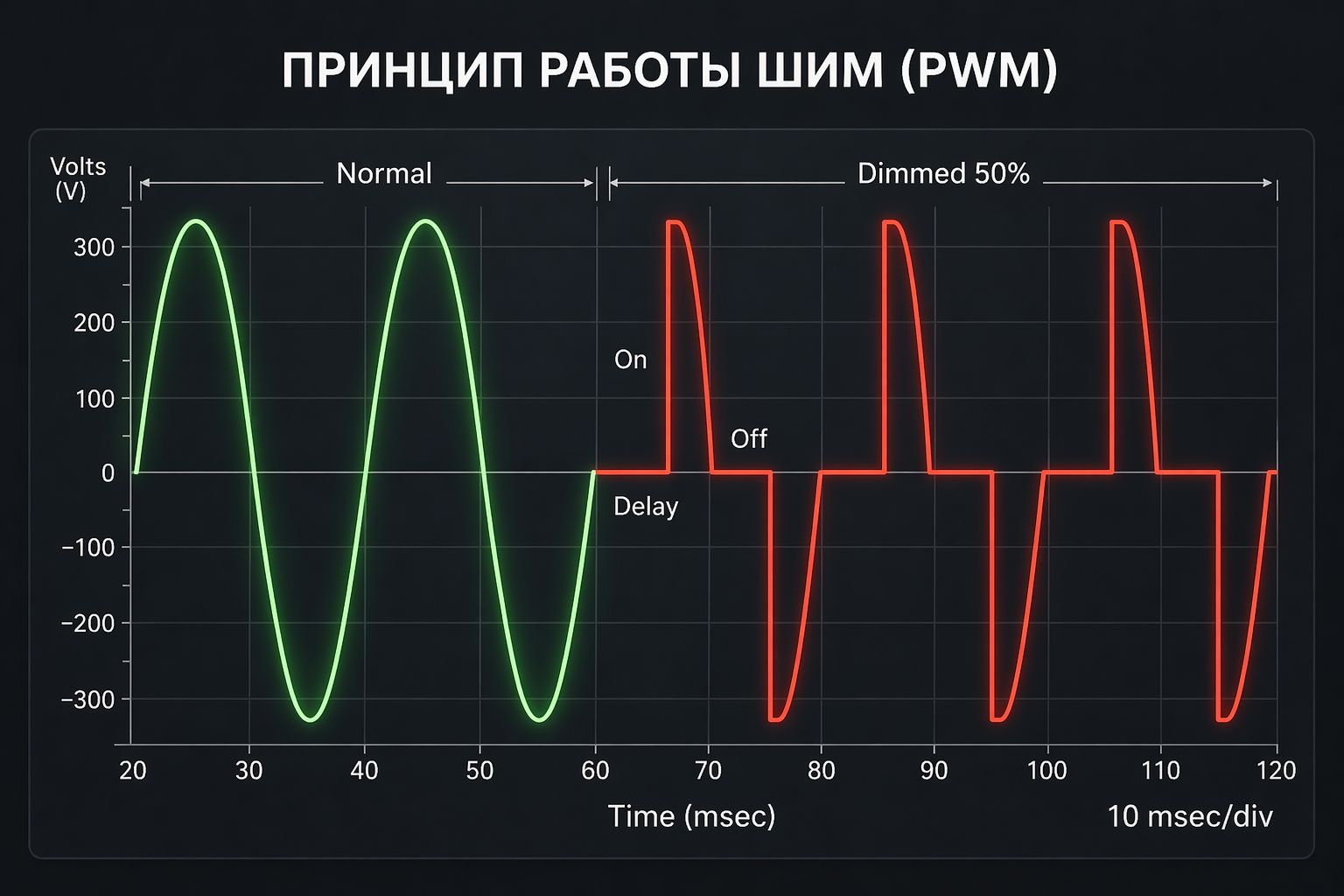

График работы диммера
Особенности диммирования светодиодных светильников
С лампами накаливания всё обычно работает без сюрпризов: питание часть времени отключено, среднеквадратичное напряжение стало меньше, нить накала нагревается слабее и лампа светит тусклее.
Со светодиодными светильниками ситуация другая, потому что светодиоды питаются через драйвер. А драйвер старается поддерживать нужный ток на светодиодах независимо от того, что происходит на входе.
Поэтому пока входного напряжения драйверу хватает, светодиоды будут светить почти в полный накал. Когда напряжение падает ниже порога работы драйвера, светильник просто выключается. А иногда между этими режимами появляется зона нестабильности, когда драйвер многократно пытается перезапуститься, из-за чего возникает сильное мерцание.
Отсюда главный вывод: обычный LED-светильник нельзя считать автоматически диммируемым. Чтобы диммер работал нормально, нужен драйвер, который умеет распознавать форму входного сигнала и менять ток светодиодов в соответствии с ней.
Такой драйвер называется диммируемым или Dimmable. Если в светильнике с завода стоит обычный драйвер, его можно заменить на диммируемый, но только при совпадении ключевых параметров.

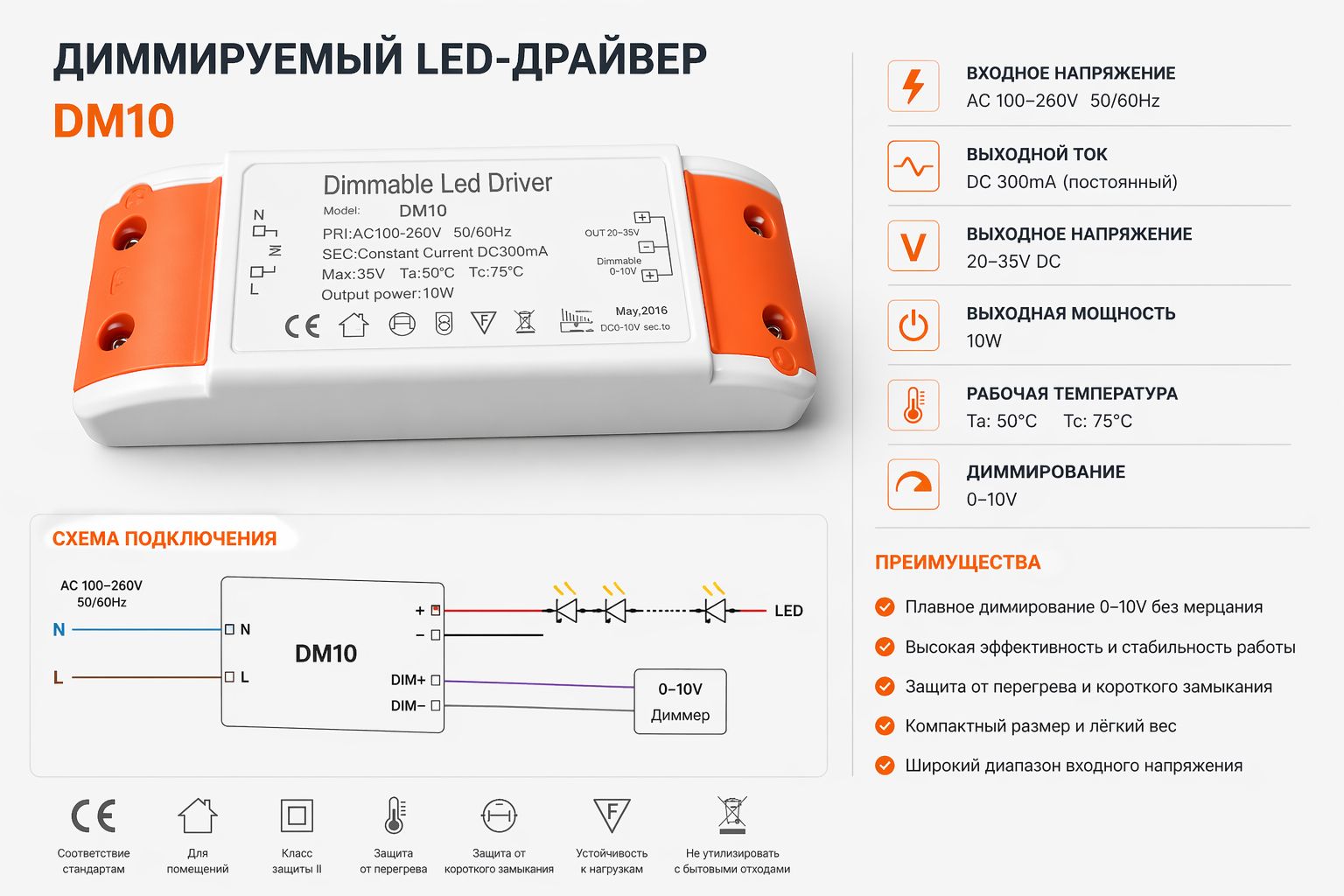

Диммируемый драйвер
При замене обычного драйвера на диммируемый обязательно должны совпадать:
Типы Phase-cut диммеров
Phase-cut диммеры бывают двух основных типов: Front-phase и Reverse-phase.
Front-phase — это срез по переднему фронту синусоиды, Reverse-phase — по заднему.
Для лампы накаливания оба варианта обычно подходят одинаково хорошо. Но для других нагрузок уже есть предпочтения: front-phase традиционно лучше работает с индуктивной нагрузкой, а reverse-phase — с емкостной, к которой как раз относятся светодиодные драйверы и электронные ПРА.

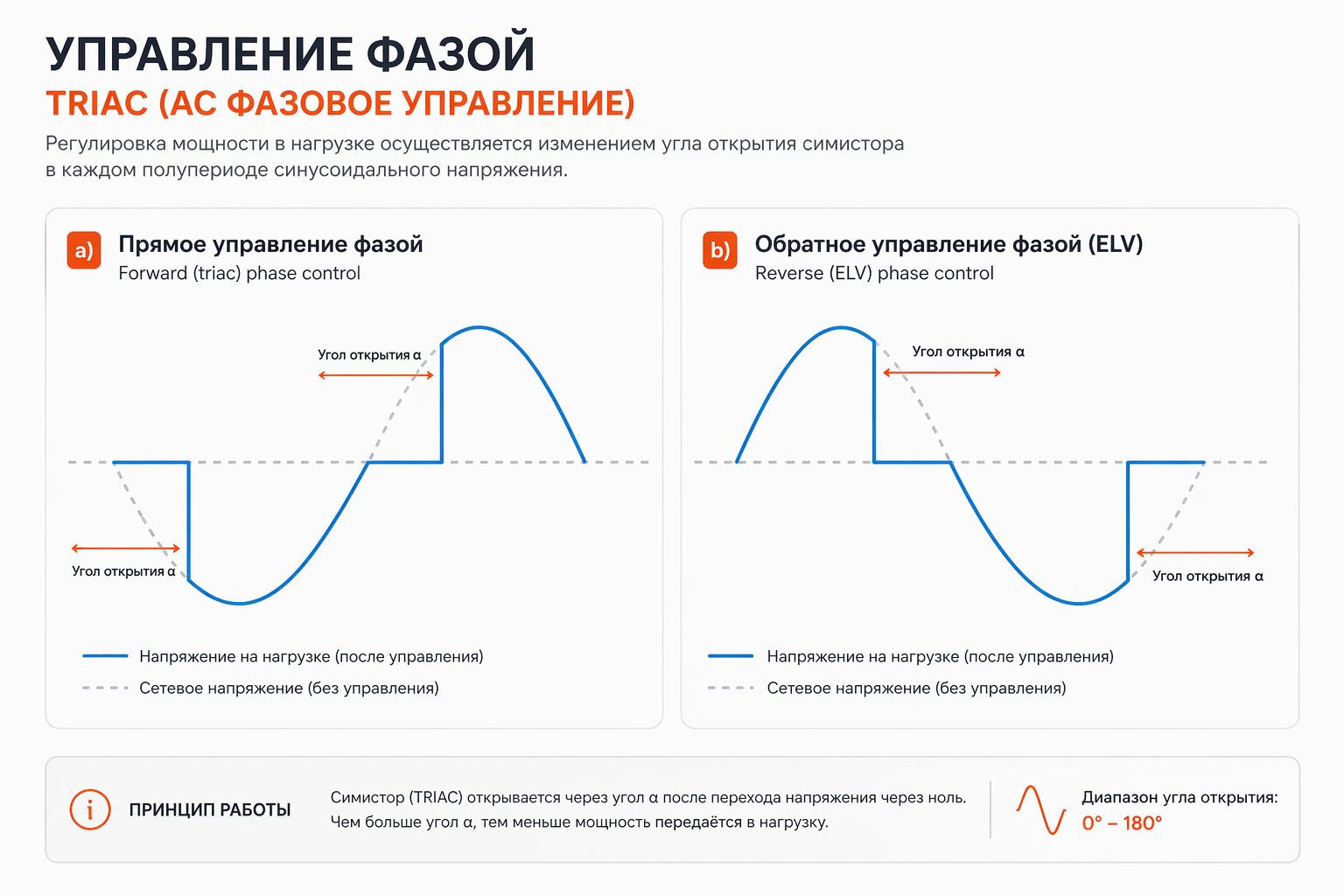

График работы диммеров
Что важно запомнить
Вопросы для самопроверки
1. Что такое диммирование?
Показать ответ
2. Все ли светодиодные светильники можно диммировать?
Показать ответ
3. При замене драйвера на диммируемый, какие параметры должны совпадать?
